Projekt

Schwimmteich 2009
















Planung und Entwurf







Warum ein Schwimmteich und kein Pool ?

Ein Schwimmteich braucht weniger Pflege und kostet im Unterhalt auch weniger als ein echter Pool. Gekachelt und voller Technik erfordert der Pool einen vergleichsweise hohen Aufwand an Chemikalien und Filteranlagen. Der Schwimmteich dagegen ist ökologisch sinnvoll, weil komplett auf umweltschädliches Chlor verzichtet werden kann. Im günstigsten Fall entfällt aufwändige Technik sogar ganz.

Die normalerweise ohne Zugabe von Chlor auftretenden Verunreini-gungen werden dadurch verhindert, weil der Teich in zwei Zonen aufgeteilt ist, von denen die eine der Schwimmbereich ist, die andere ist Regenerationsbereich, in der das Wasser durch Pflanzenwurzeln und Mikroorganismen von Keimen und überflüssigen Nährstoffen gereinigt wird.

Diese Reinigungszone sollte mindesten 50% des Teiches ausmachen und ausreichend mit Unterwasserpflanzen wie Tausendblatt, Wasserpest oder Laichkraut bepflanzt sein. Die Flachwassersektion des Teiches kann mit Schilf, Wasserminze, Blutweiderich, Binsen oder Schwertlilie begrünt werden.

Ist der Schwimmteich einmal fertig bepflanzt, dauert es nicht lange bis sich die ersten Bewohner wie Libellen, Rückenschwimmer oder Gelbrandkäfer ansiedeln. Deren Larven ernähren sich unter anderem von Stechmückenlarven und dezimieren so die Menge der blutsaugenden Plagegeister. Weitere Bewohner wie Wasserschnecken oder Teichmuscheln müssen eingesetzt werden, sorgen aber dann ergänzend für eine bessere Wasserqualität. Ein kleines Manko, das ein solcher Badeteich mit sich bringt, wird wohl nur Angler enttäuschen: Auf das Einsetzen von Fischen sollte verzichtet werden, da deren Ausscheidungen das empfindliche Biotop zusätzlich aus dem Gleichgewicht bringen würden.

Die Höhe der Baukosten liegt in etwa bei der eines normalen Pools, der Unterhalt dagegen ist erheblich günstiger. Denn der Reinigungsaufwand beschränkt sich auf gelegentliches Entfernen einer etwaig angesammelten Sedimentschicht in der Badezone und dem Abfischen von heruntergefallenen Blättern.

Ist das Biotop einmal fertig, bietet es im Sommer bei Bedarf wohltuende Erfrischung direkt im eigenen Garten und sieht das ganze Jahr über gut aus. Nicht zu vernachlässigen ist die angenehme Wirkung auf das unmittelbare Klima in der nächsten Umgebung, das die Pflanzen und Kleinstlebewesen verbreiten. Ein Schwimmteich ist also das ganze Jahr über ein echtes Highlight im Garten.



Bauzeit: 26.8. - 15.10.2009
Wasserfläche: 60 m2
Wasserinhalt: 55 m3
Schwimmbereich: 7,50 m x 4,50 m
Tiefe Schwimmbereich: 1,75 m
Technik: Umwälzpumpe 33000 l/Std





Der Abbau des alten Gartens

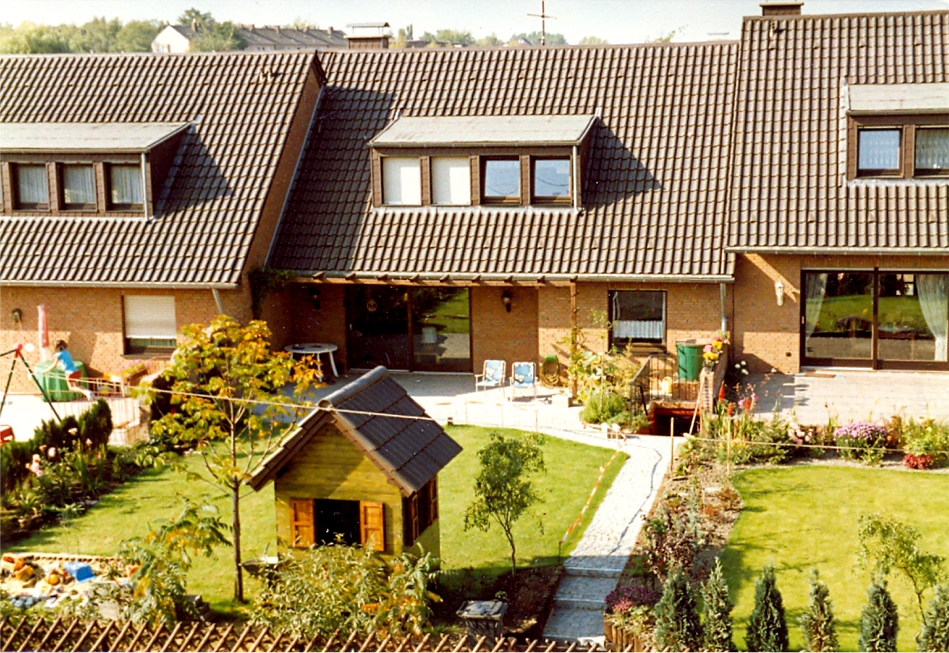

So sah der Garten vor 25 Jahren aus, wir waren gerade eingezogen und schon war der Traum erst mal ausgeträumt.

Durch Bodenproben die die Zeitschrift Stern auch auf unserem Gelände durchgeführt hat, stellte sich heraus, das unser Boden hochgradig ....

.... mit Cadmium, Blei und Quecksilber verseucht ist, obwohl die Stadt Essen Bodenproben genommen hatte und für unbedenklich erklärt hatte.

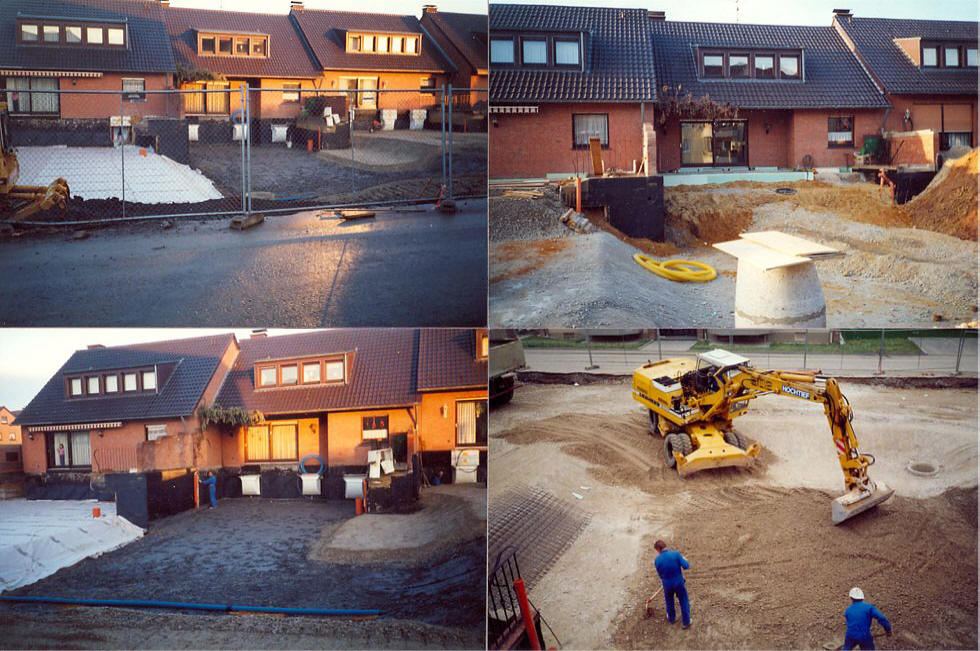

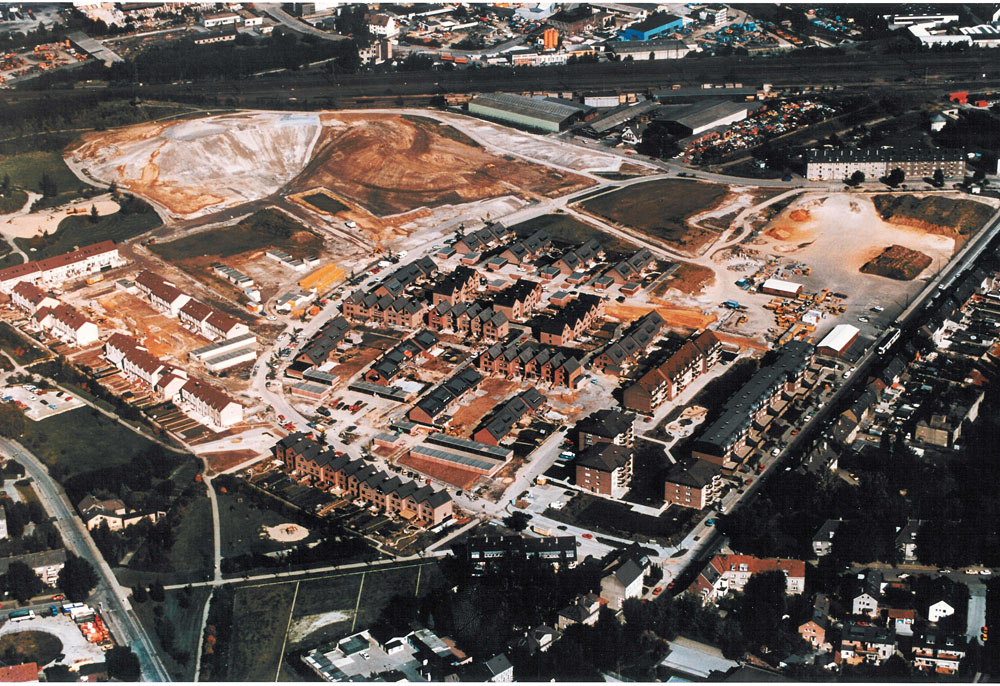

Die Siedlung wurde daraufhin saniert. Dauer ca. 1 Jahr Kosten 40 Mio DM.

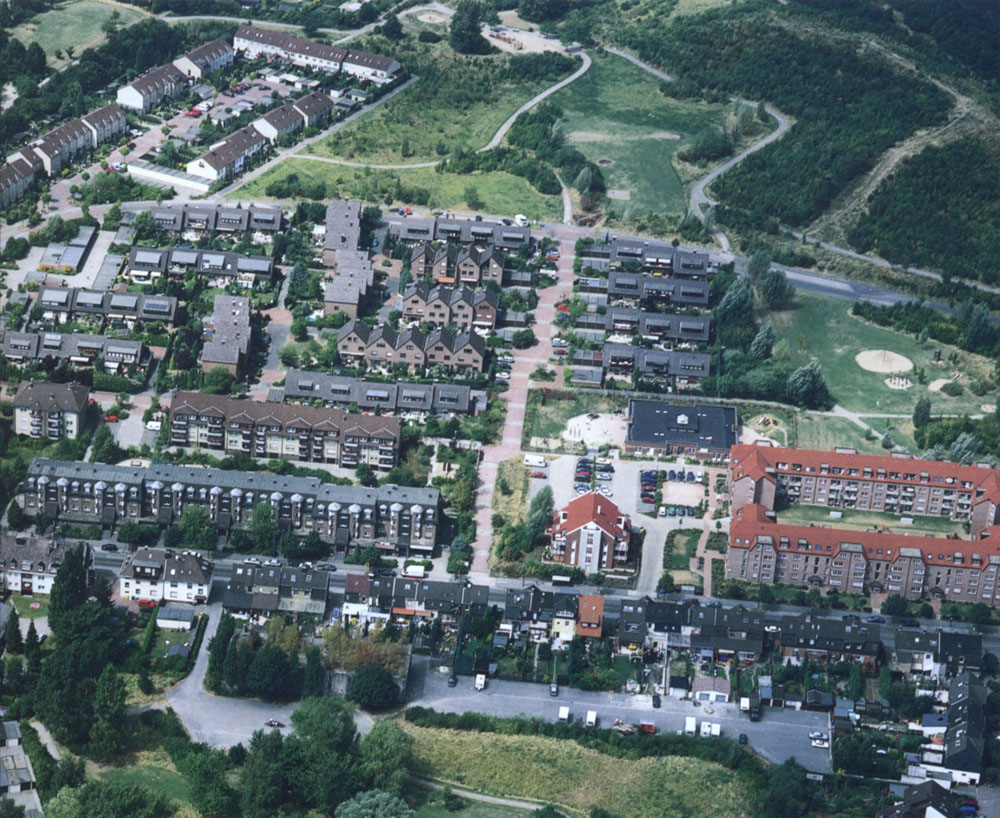

Luftbild nach der Sanierung

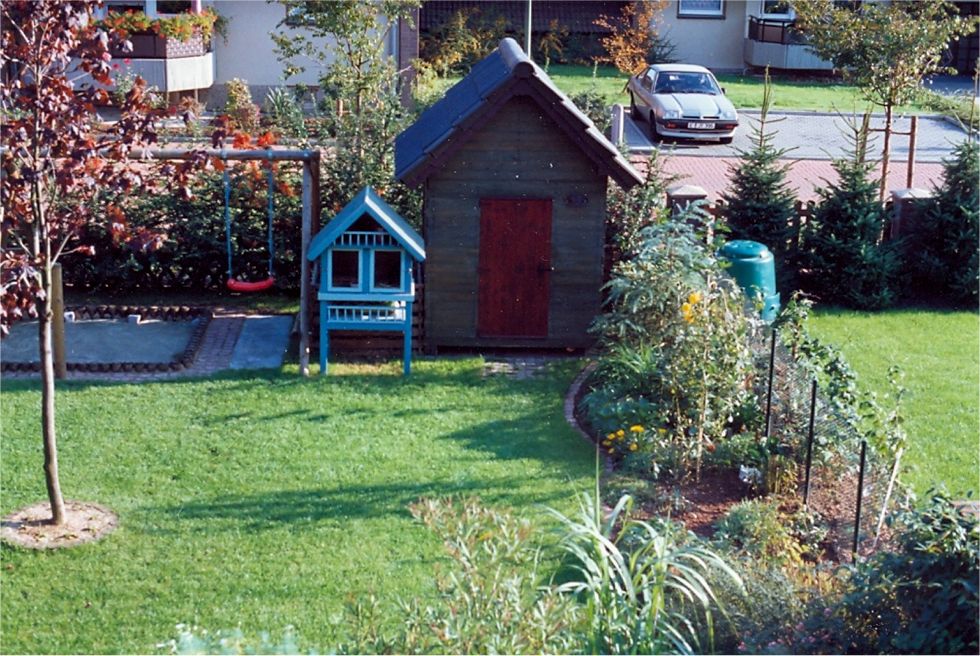

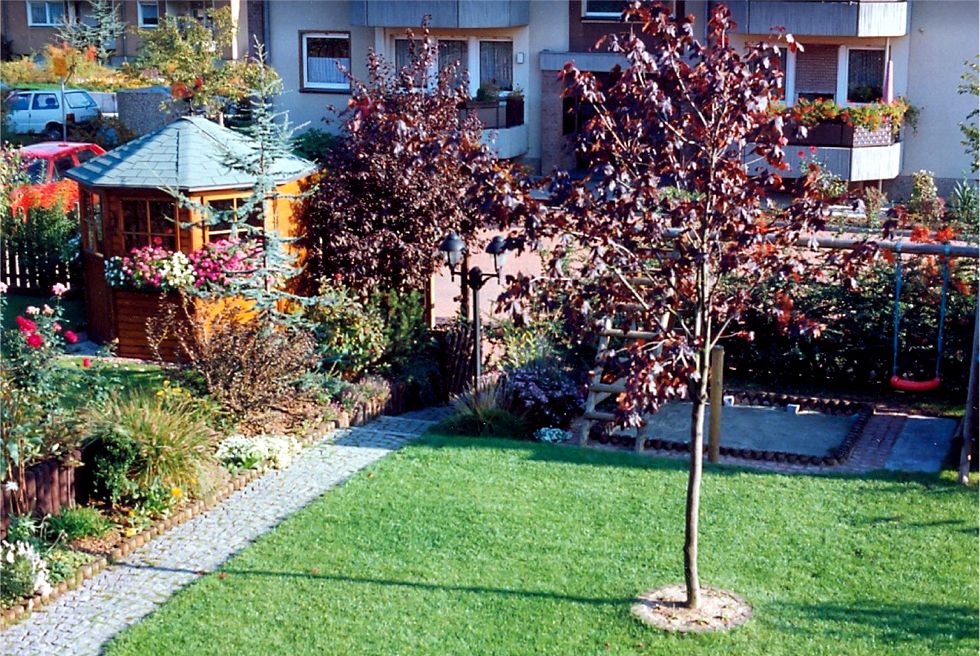

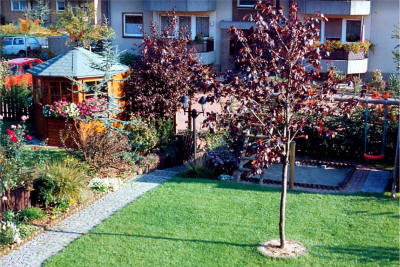

der Garten nach der Sanierung

er sah jetzt etwas anders aus, da wir keine tiefwurzelnden Gewächse mehr pflanzen durften, damit die Sperrschicht nicht beschädigt wurde

Herbst 2008. Die Bäume waren mittlerweile so gross geworden, das sie den ganzem Garten ausfüllten und nichts mehr so richtig unter ihnen wuchs.

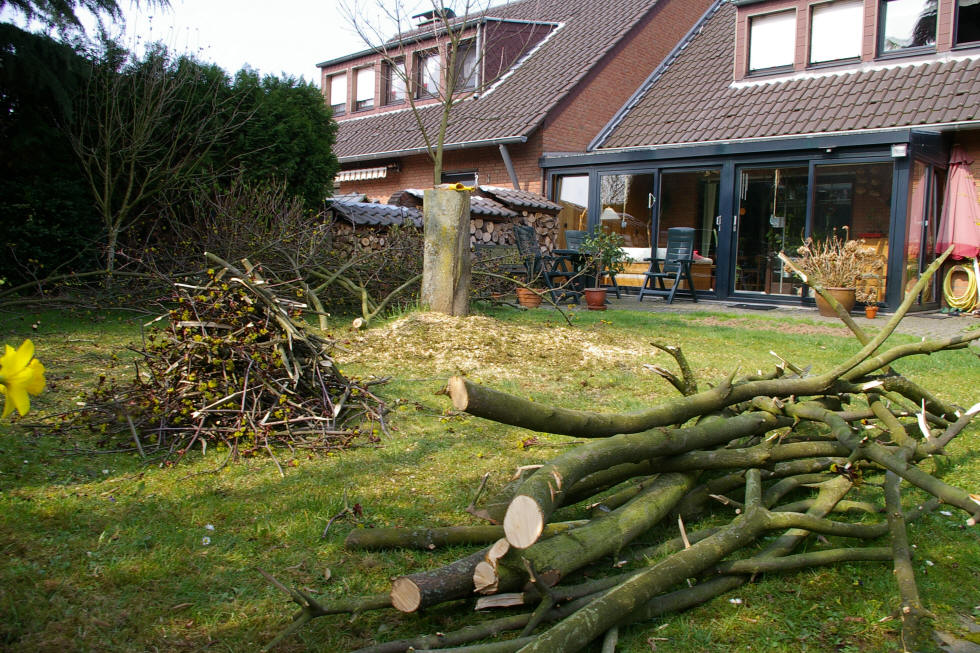

Der Garten im Winter 2008

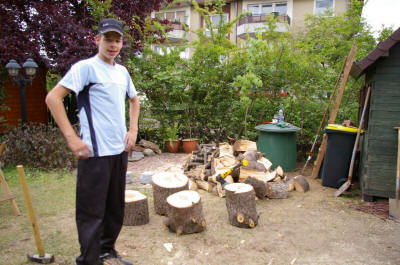

Jede Menge Holz für unseren Kaminofen

Die Kettensäge im Einsatz

Bin ich froh, das mich die Feuerdornhecke nicht mehr stechen kann beim schneiden, sonst war sie eigentlich sehr schön

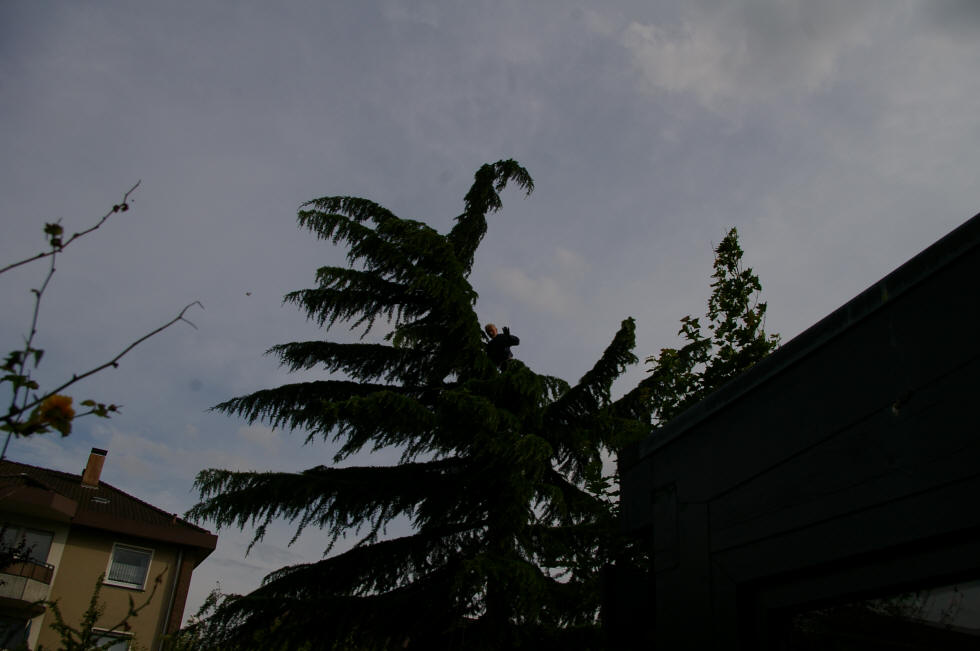

Der 12 m hohe Nadelbaum am Grundstücksende musste jetzt weichen. Dort oben steh ich mit der Kettensäge, na wenn das die Berufsgenossenschaft sieht !!!

Jede Menge Äste mussten entsorgt werden

bald ist er soweit ausgelichtet, das er umgelegt werden kann

Nach genauen Berechnungen und den Sägeschnitten sollte der Baum eigentlich in die entgegengesetzte Richtung fallen, tat er aber nicht.

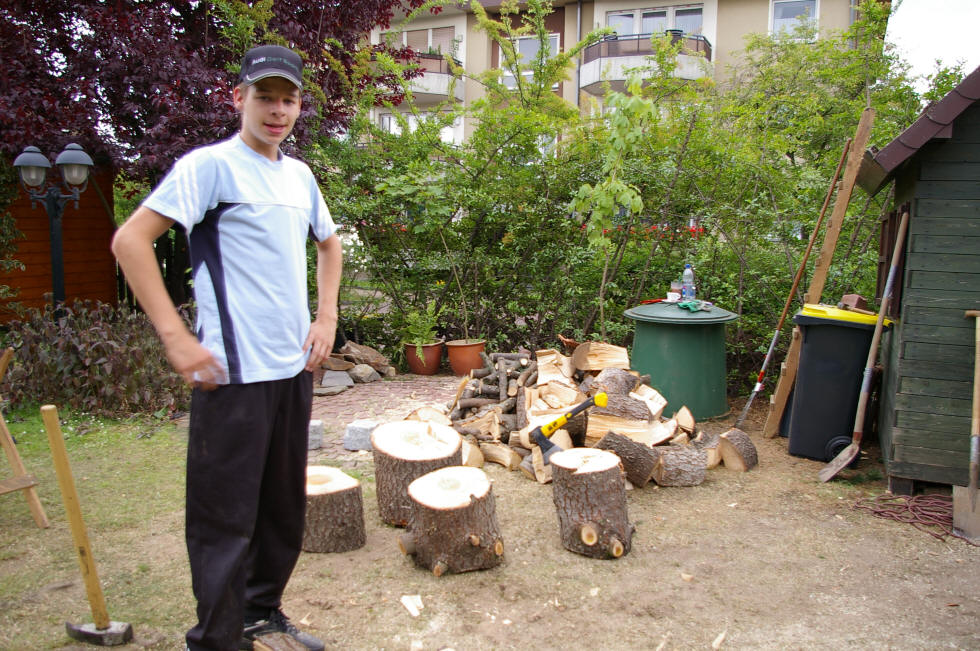

Das gibt wieder viel Holz für den Ofen

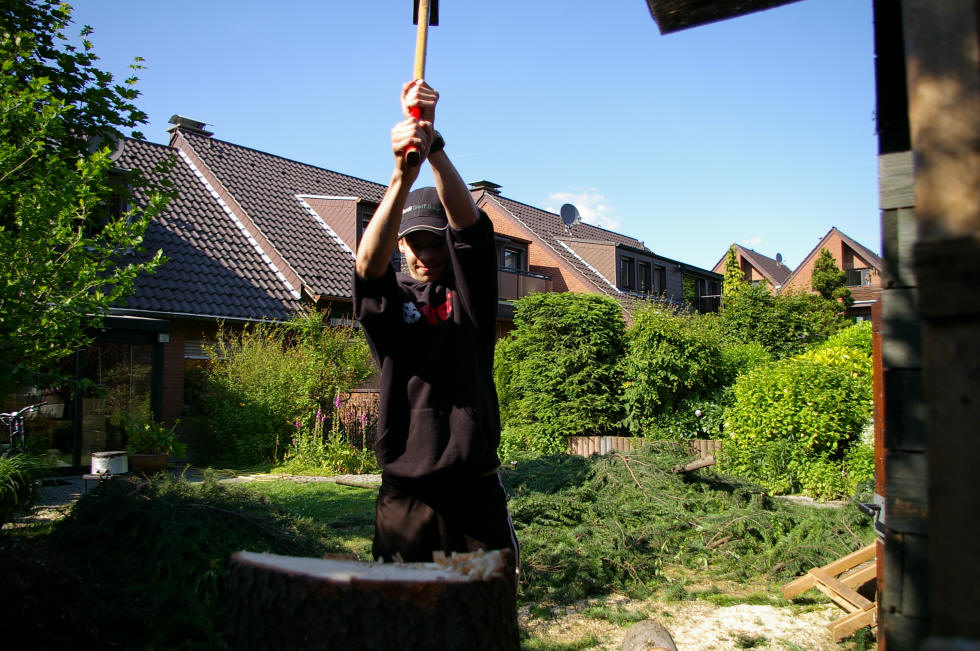

da kann man mal beweisen, was man in den Armen hat

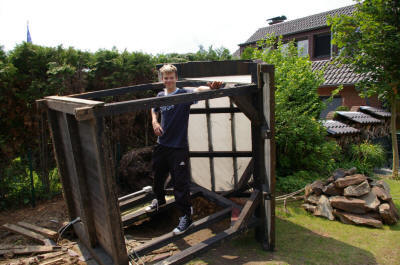

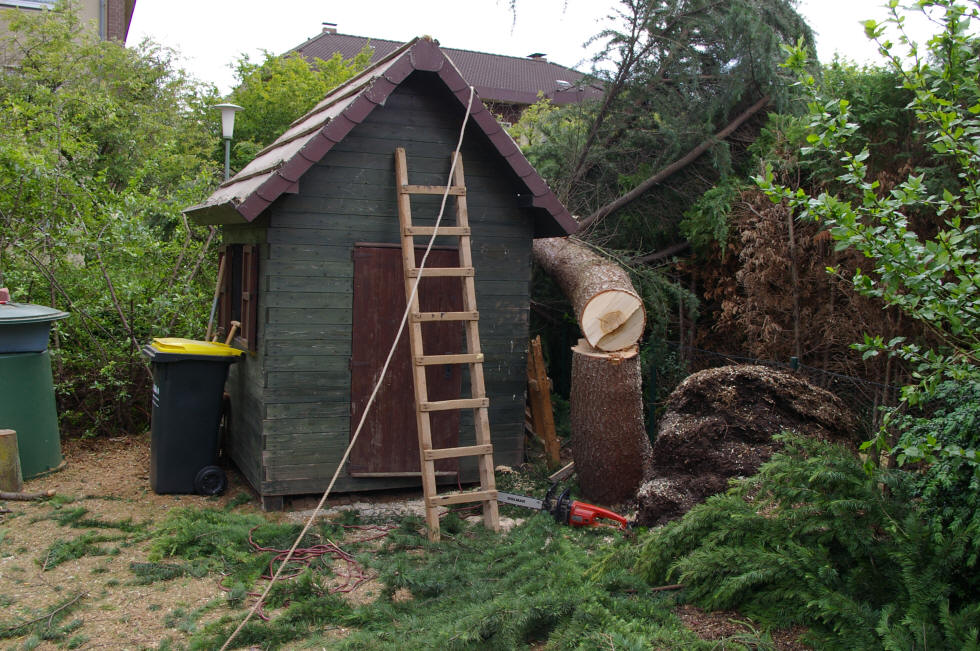

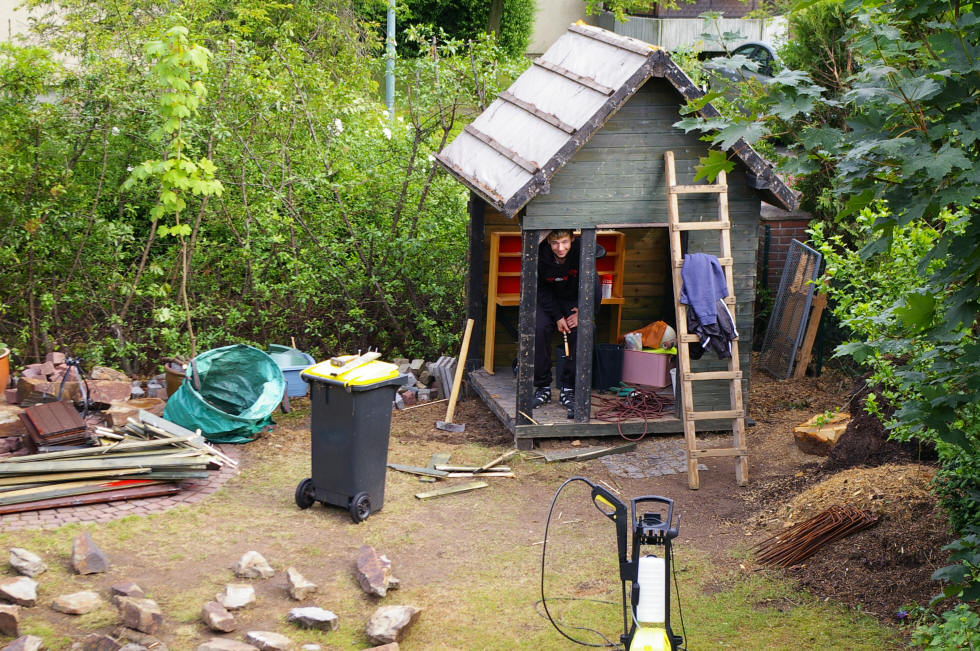

Das alte selbstgebaute Holzhaus musste auch weichen

Umgelegt ist es schon .....

jetzt nur noch .....

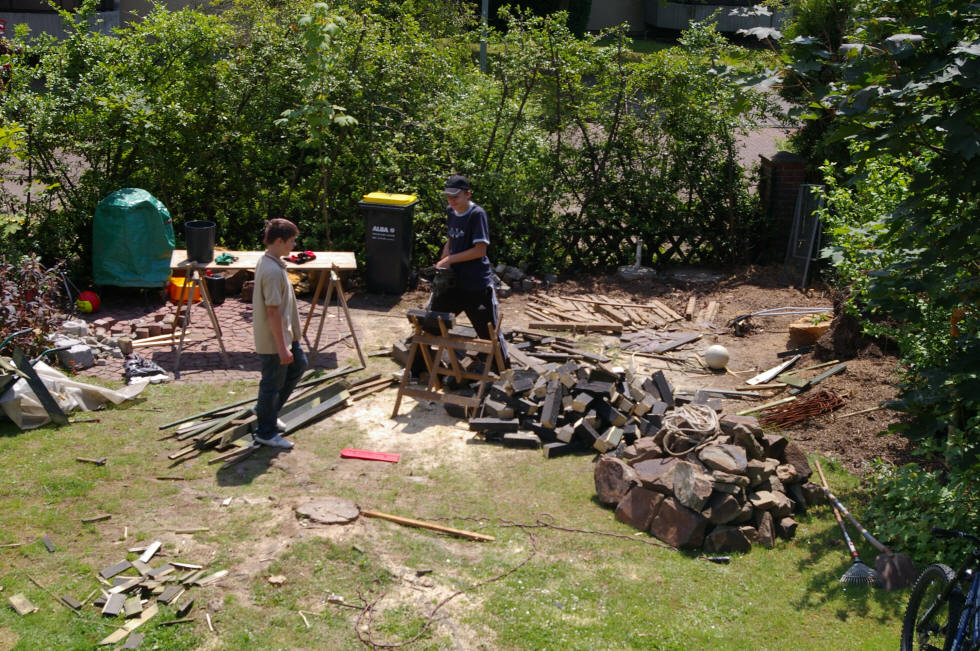

klein sägen mit der Kettensäge ....

und alles wegräumen

letztes mal Grillen im alten Garten

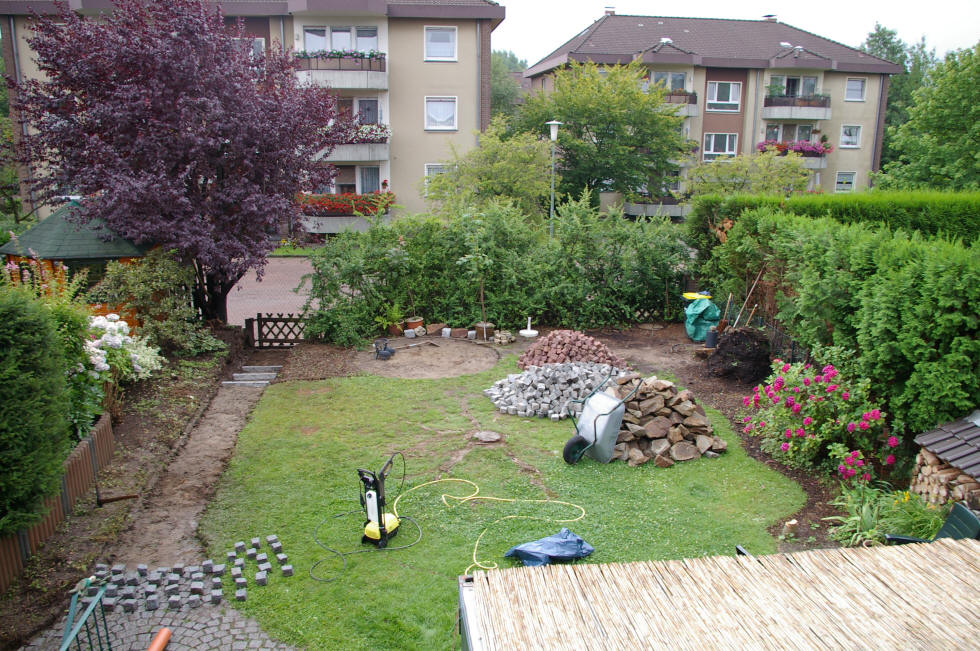

dann mussten "nur" noch 10 Tonnen Granitpflaster aufgenommen und gereinigt werden, da das Pflaster wieder im neuen Garten eingebaut werden soll

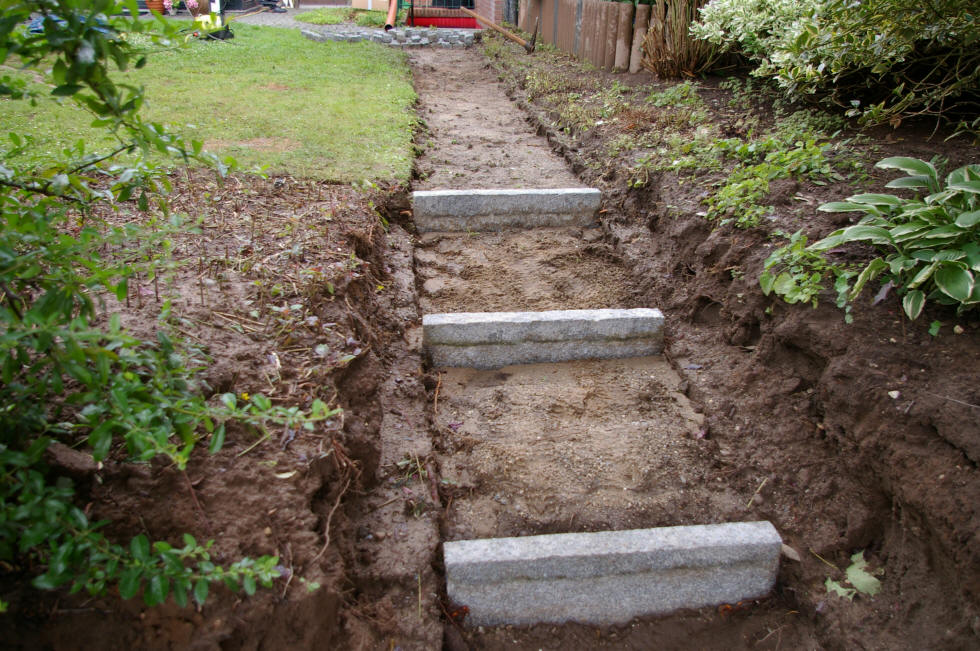

die Stufen müssen noch raus ....

mit dem dicken Hammer ist das auch kein Problem

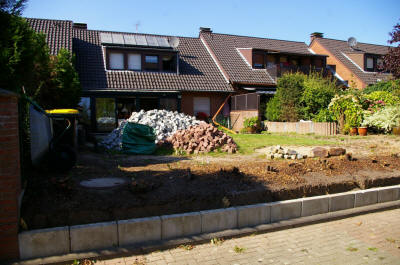

Die Feuerdornhecke ist jetzt auch weggeräumt, jetzt kann es losgehen









Der Rohbau des  Schwimmteiches

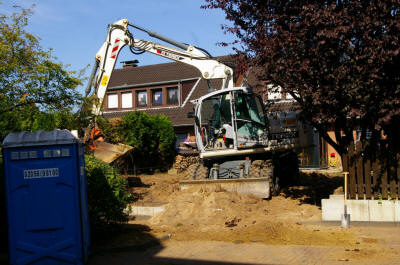

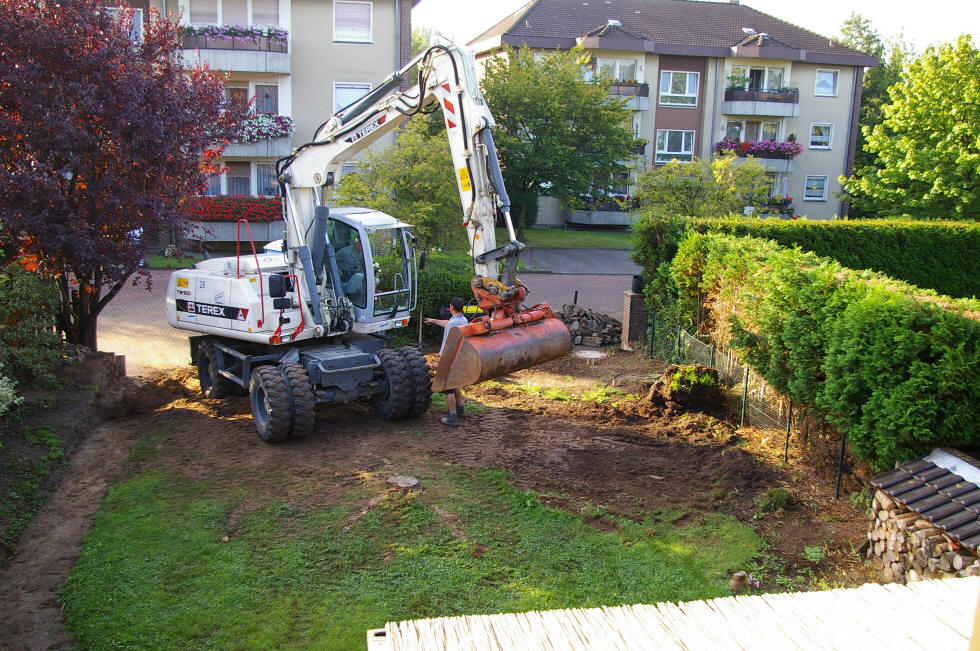

Es geht los, die ersten Baumaschinen rücken an

dann kommt der große Bagger und .....

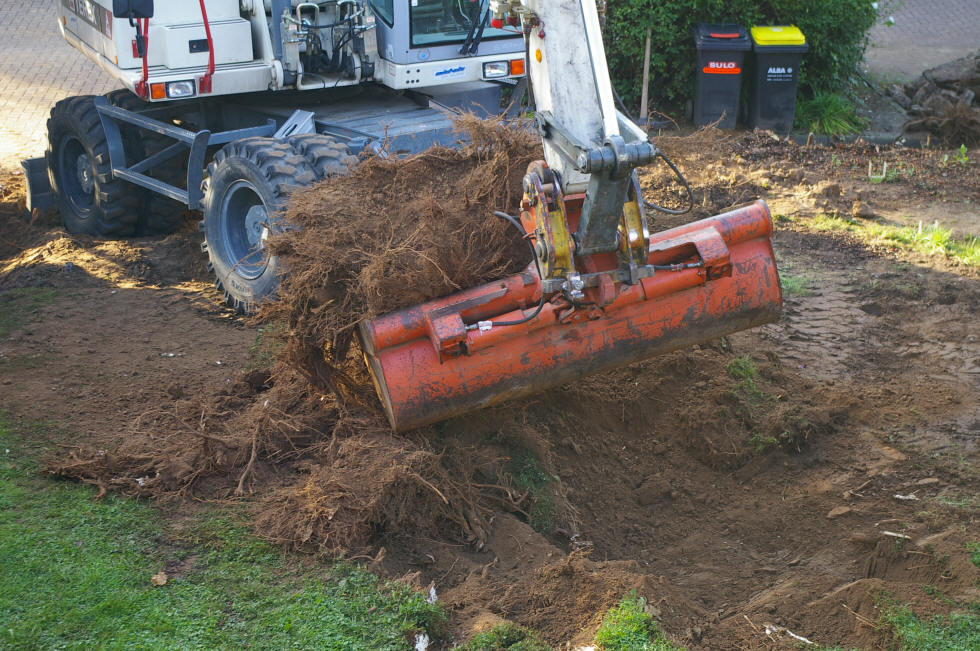

zieht mal eben den Baumstumpf samt Wurzeln des Ahorn raus

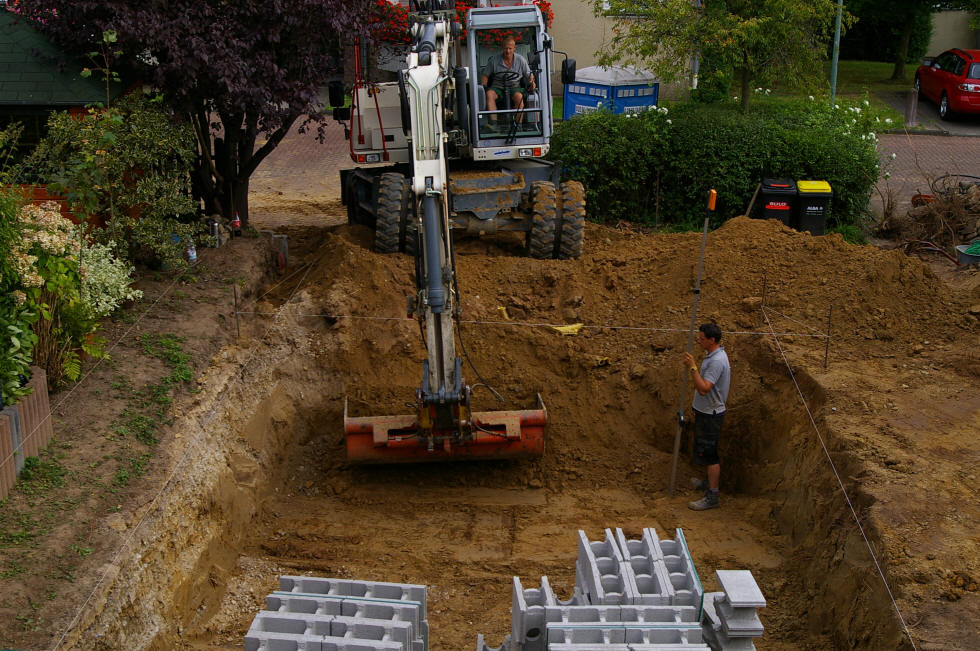

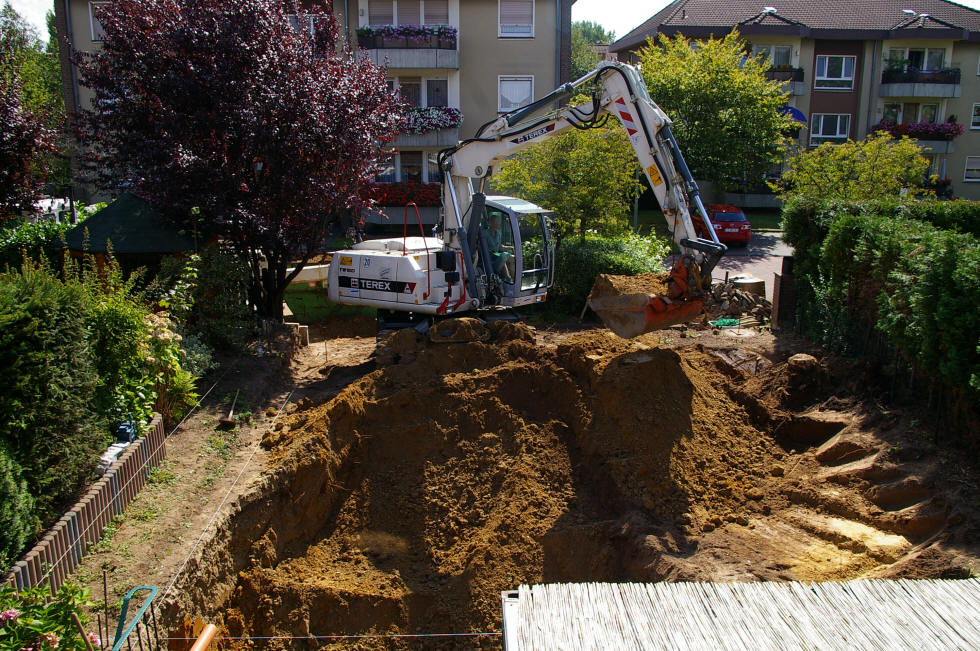

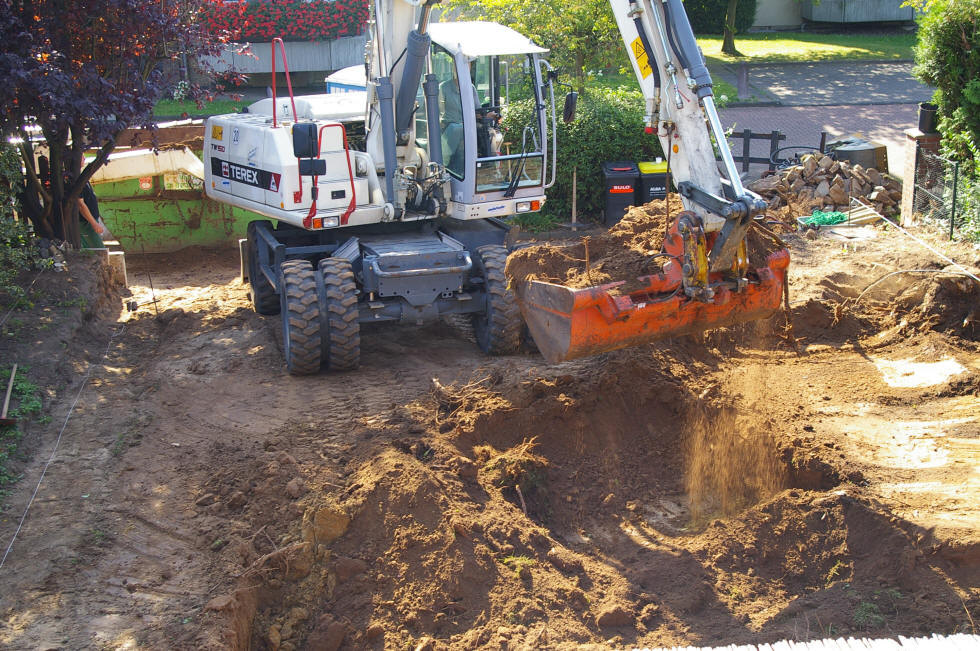

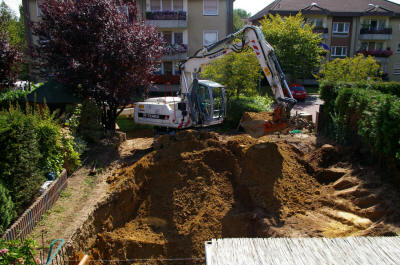

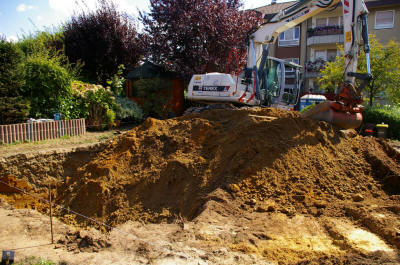

nur einen Tag hat der Bagger gebraucht, um den Aushub für den Schwimmbereich zu erledigen

Die Formsteine für das Becken sind auch schon angeliefert

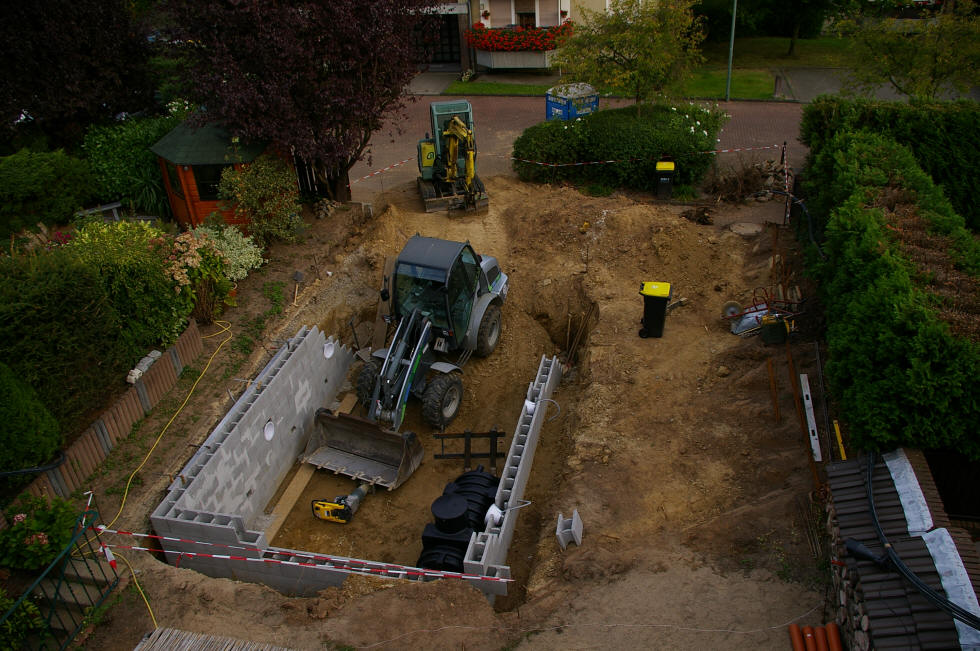

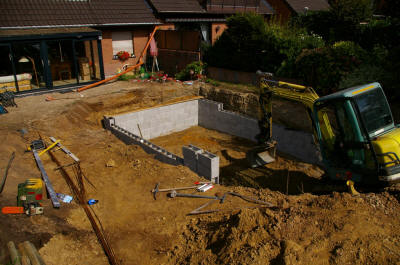

Der Aushub für den Schwimmbereich ist fast fertig ....

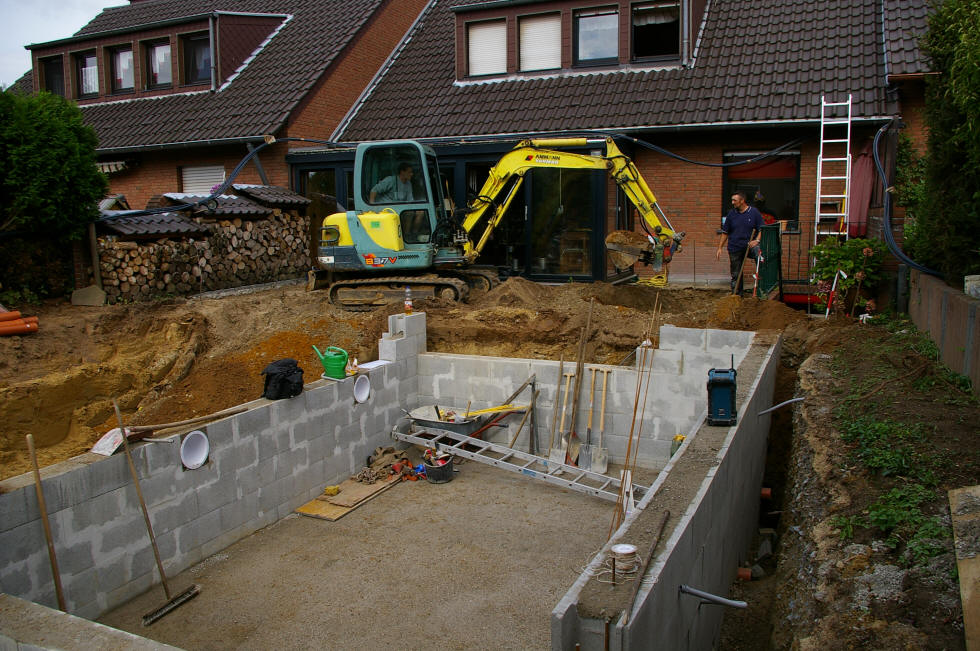

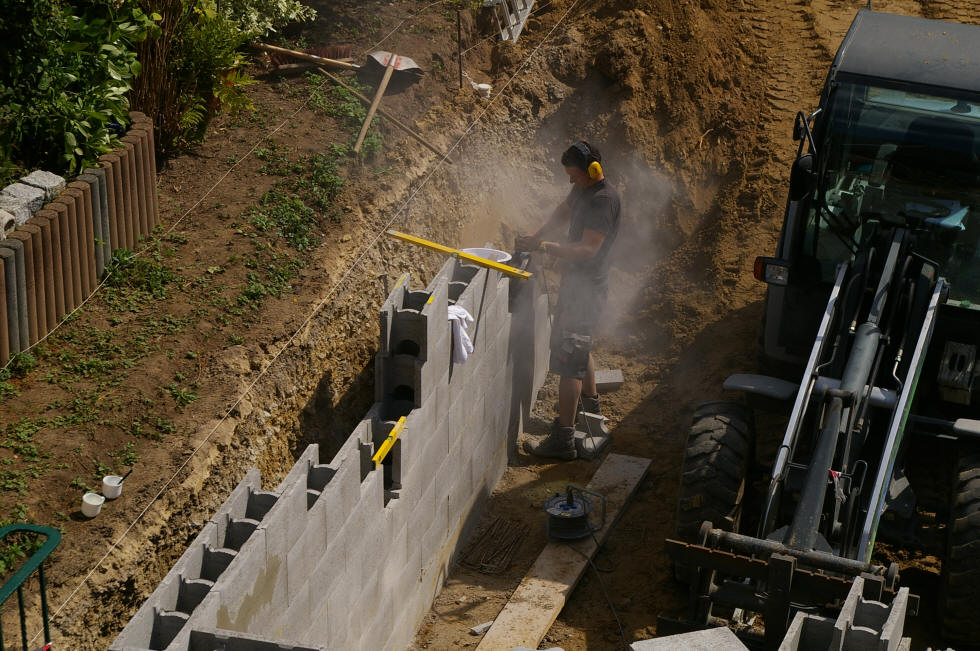

und die ersten Steine für den Schwimmbereich sind schon gesetzt

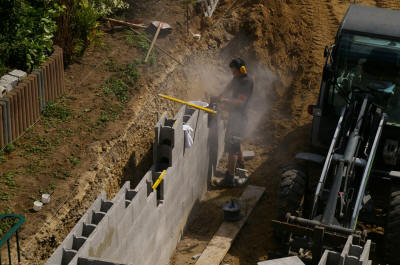

Hier werden die Ausschnitte für die Unterwasser-scheinwerfer gemacht

In der Mitte unten steht der Regenwasserspeicher bereit für den Einbau

Der kleine Bagger rückt an um den Aushub für den Unterwasserregenspeicher zu machen

Hier der eingebaute 1000 Liter Regenwasserspeicher

hier werden die Anschlüsse vom Dach, vom Überlauf und für die Tauchpumpe montiert

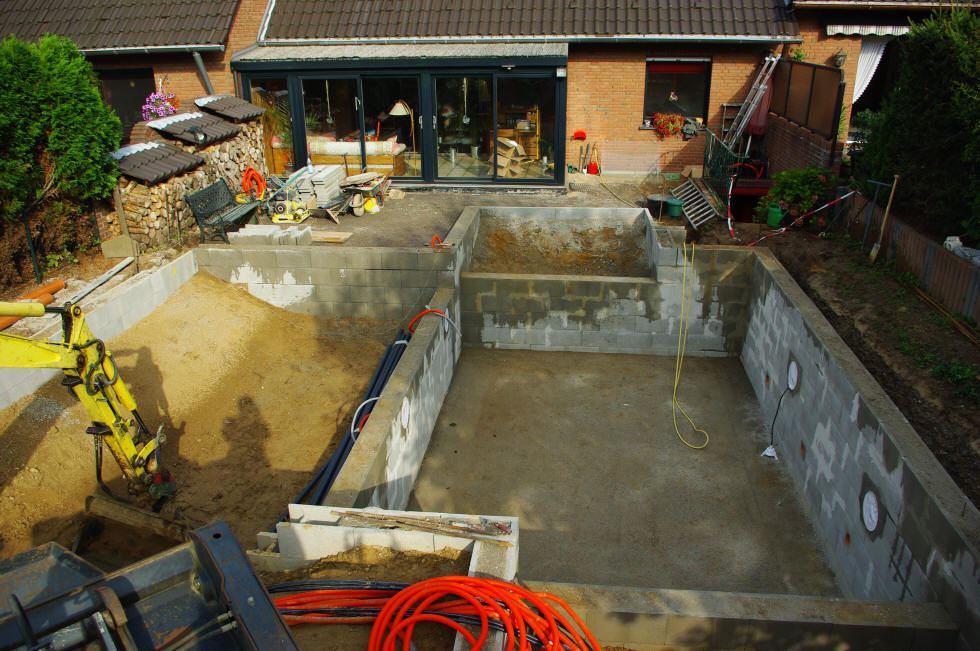

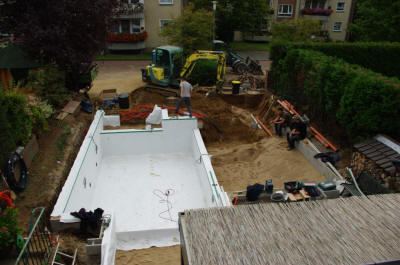

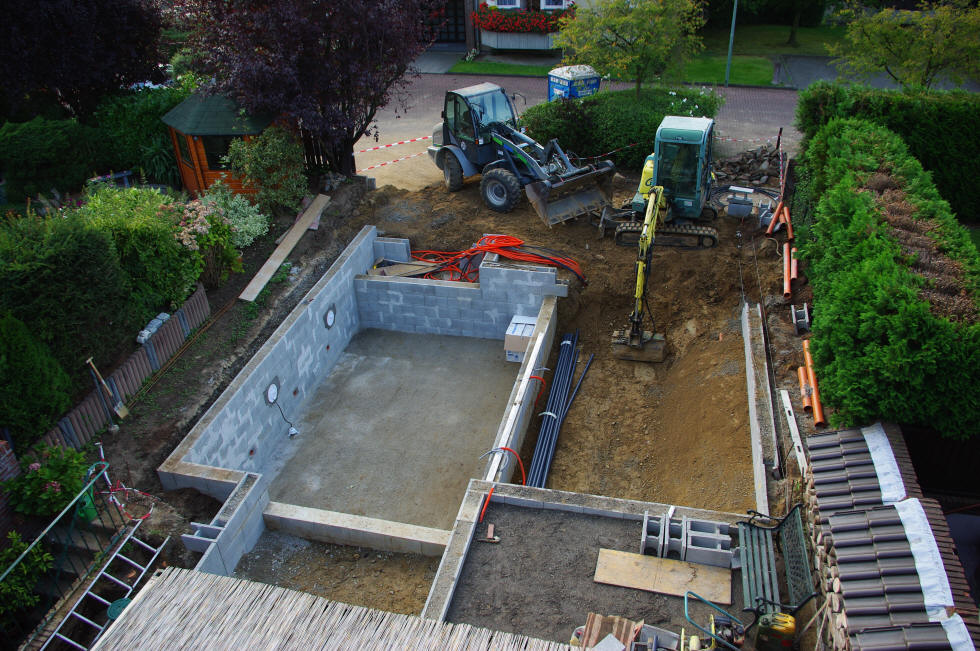

Der Rohbau für das Schwimmbecken ist jetzt fertig

in den Rohren liegen die Stromleitungen für die Pumpe, Sauna, Beleuchtung und die Torsprechanlage, in den KG-Rohren die Wasser- und Heizungsrohre

Jetzt wird das Mauerwerk für den Regenerationbereich erstellt

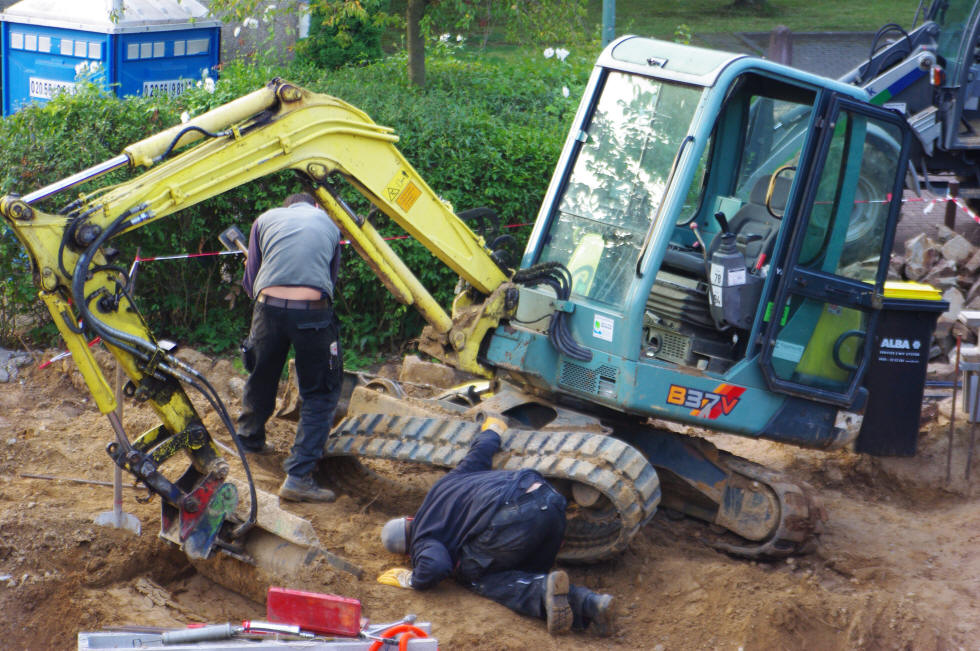

So eine Bagerkette kann auch mal abspringen

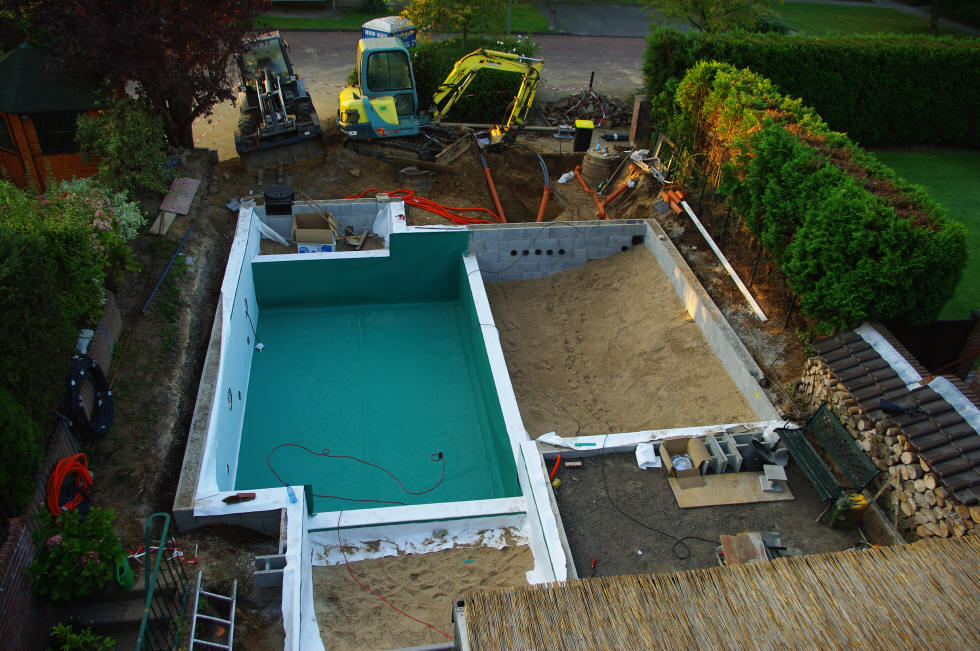

Jetzt sind die Mauerarbeiten für den Schwimmteich fast fertig ....

.... die Folienschweisser können jetzt kommen

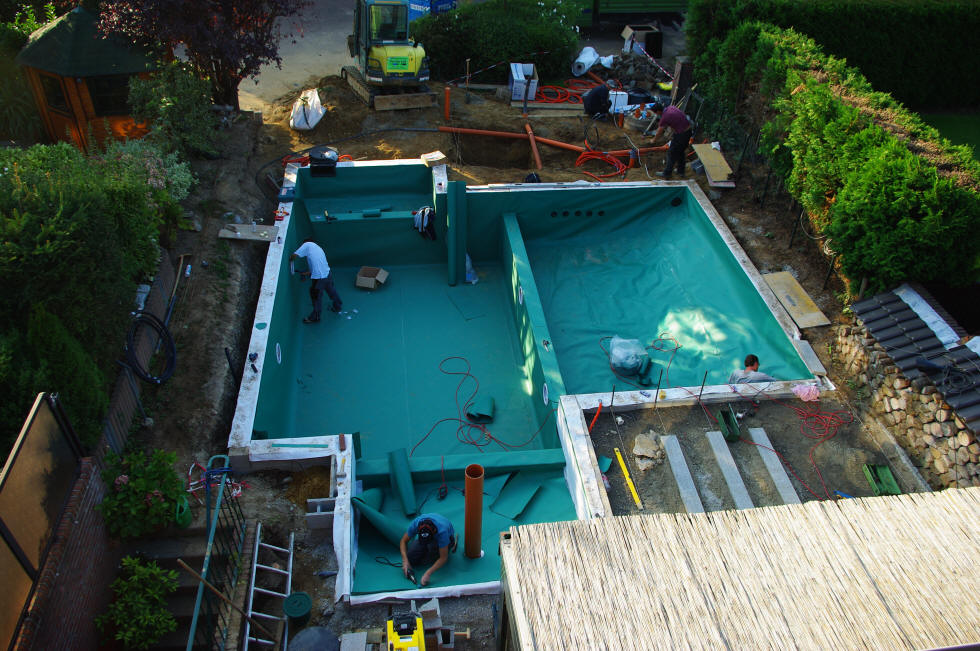

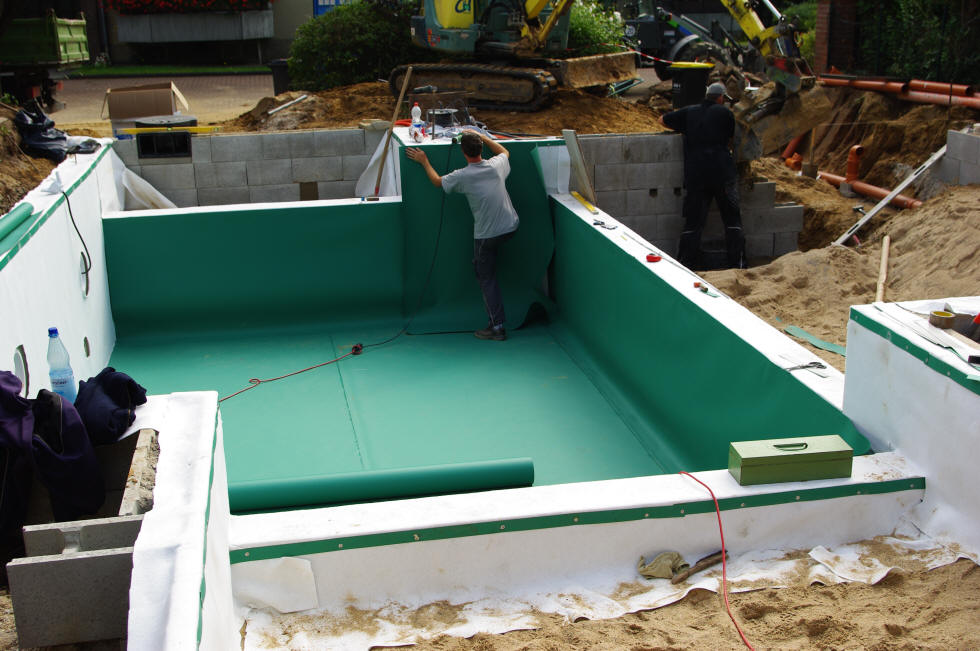

Die Teichfolie wird eingeschweißt







Welche Folie für das Becken? PVC, EPDM, PE oder FPO ?

Ich habe mich für FPO-Folie entschieden, weil das aus flexiblem Polyolefin (FPO) bestehende Material  umweltverträglich in Herstellung, Verarbeitung und Nutzung ist. Es enthält keine Lösungsmittel, Fungizide oder Weichmacher und verursacht über die gesamte Lebensdauer keine schädlichen Ausdünstungen oder Auswaschungen. Gebadet wird tatsächlich nur in Wasser! Das wird mit einer vielfach bewährten Rezeptur sichergestellt, die auch für Abdichtungen von Trinkwasseranlagen zugelassen ist.

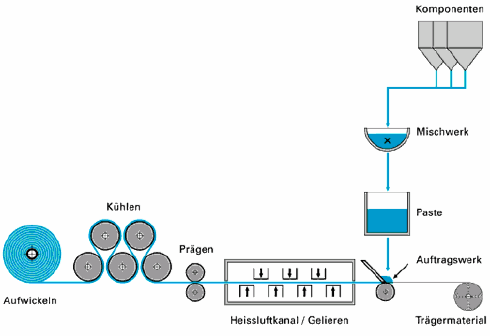

Herstellungsverfahren von FPO-Folie

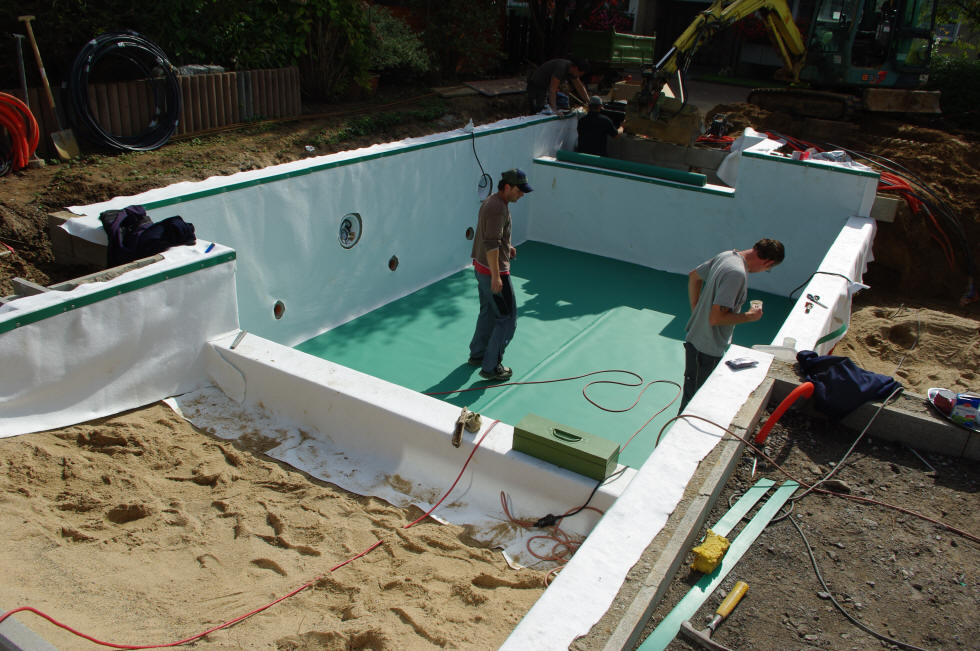

Zuerst wird das Becken mit einem Schutzflies ausgekleidet

dann werden die einzelnen Folienbahnen zugeschnitten

Damit keine Falten enstehen werden viele einzelne Bahnen geschnitten und zusammengeschweisst

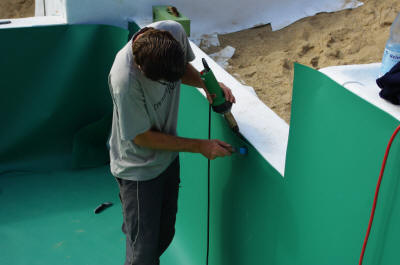

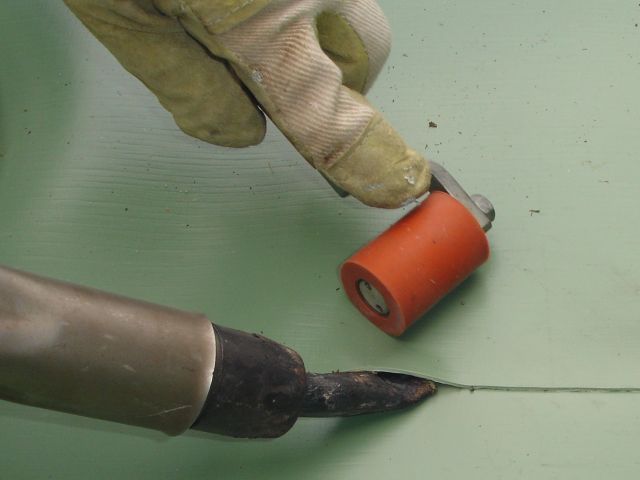

Verschweißen der Bahnen mit dem Heißluftfön

Der Schwimmbereich ist fertig

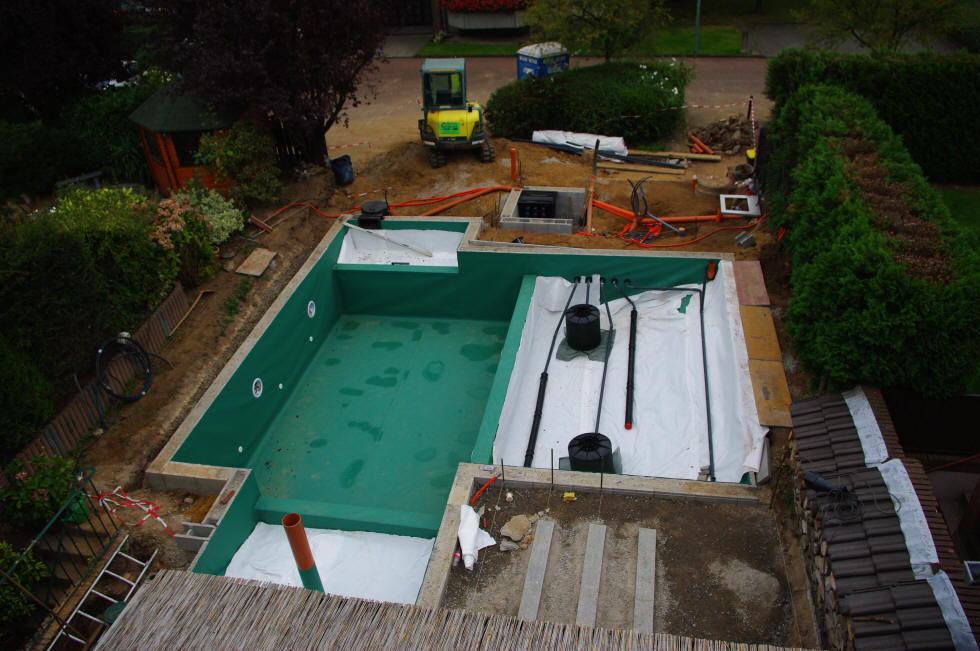

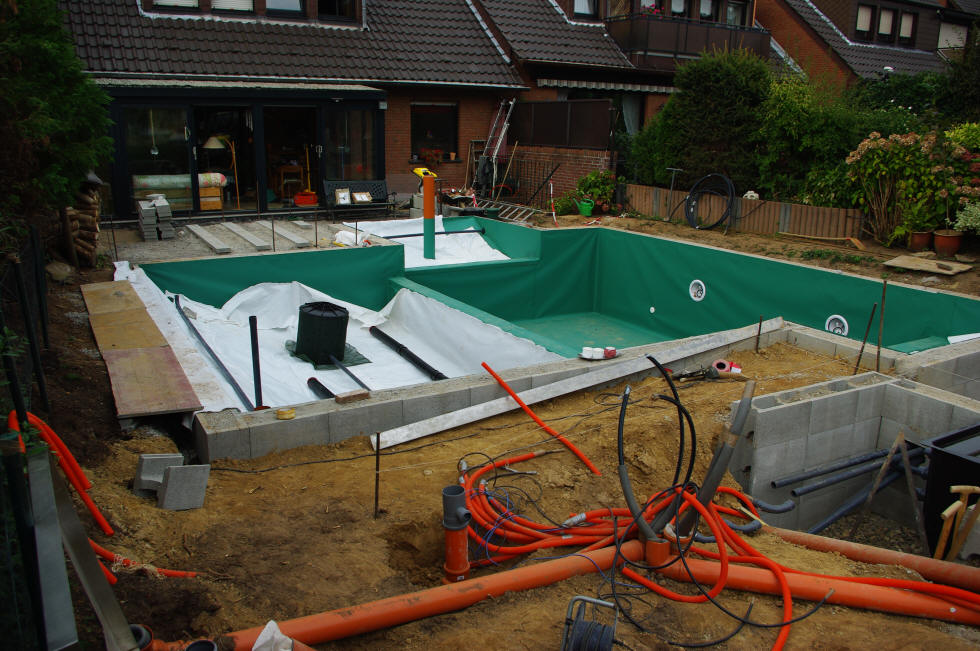

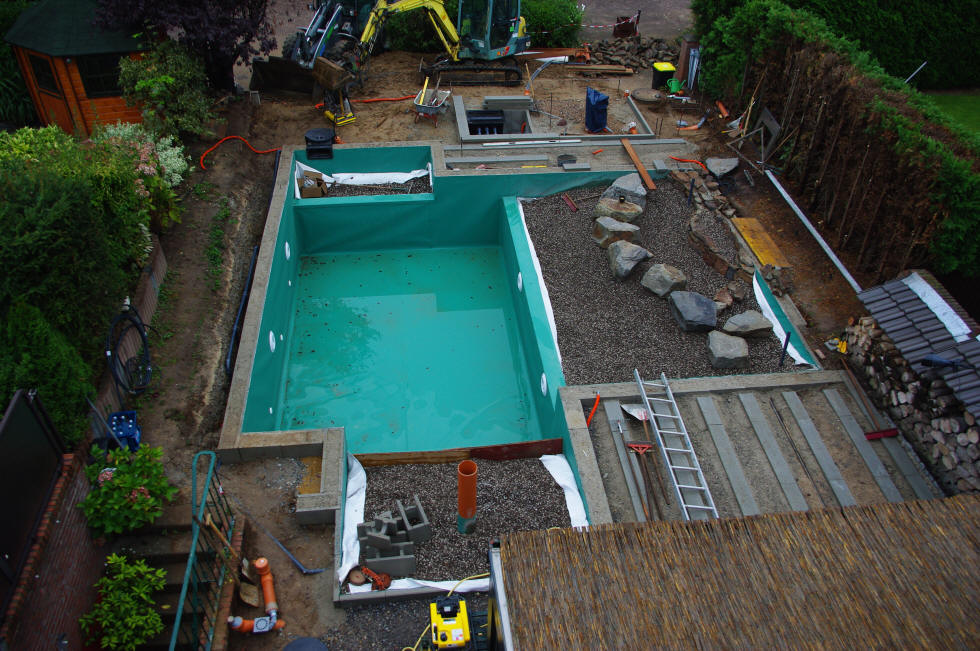

Die Folie ist jetzt komplett eingeschweißt

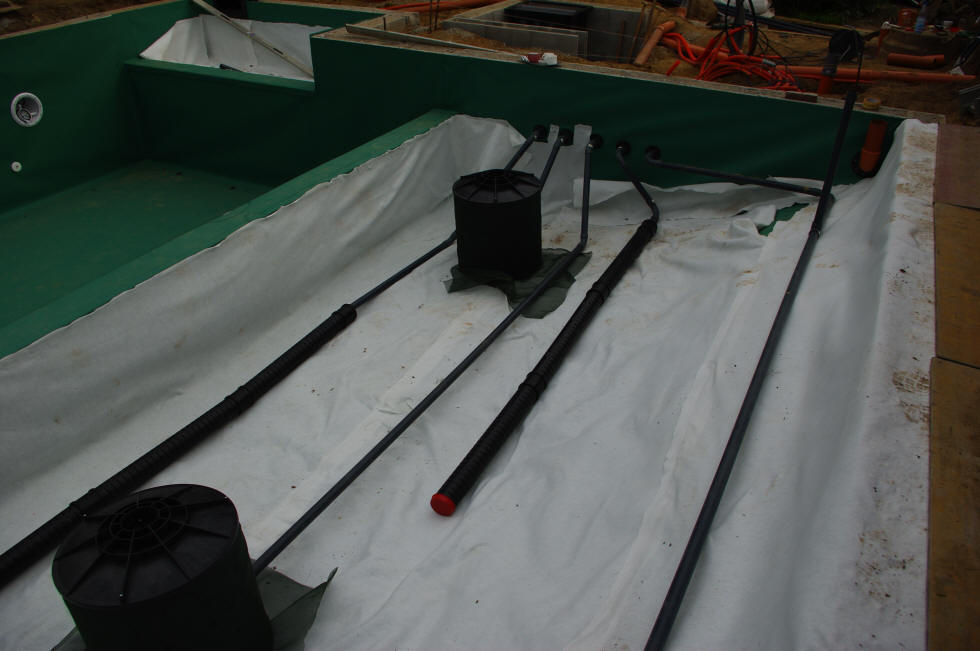

Die Ansaugrohre und das Granulat werden eingebracht







Die Ansaugrohre und Schächte im Regenerationsbereich werden eingebaut

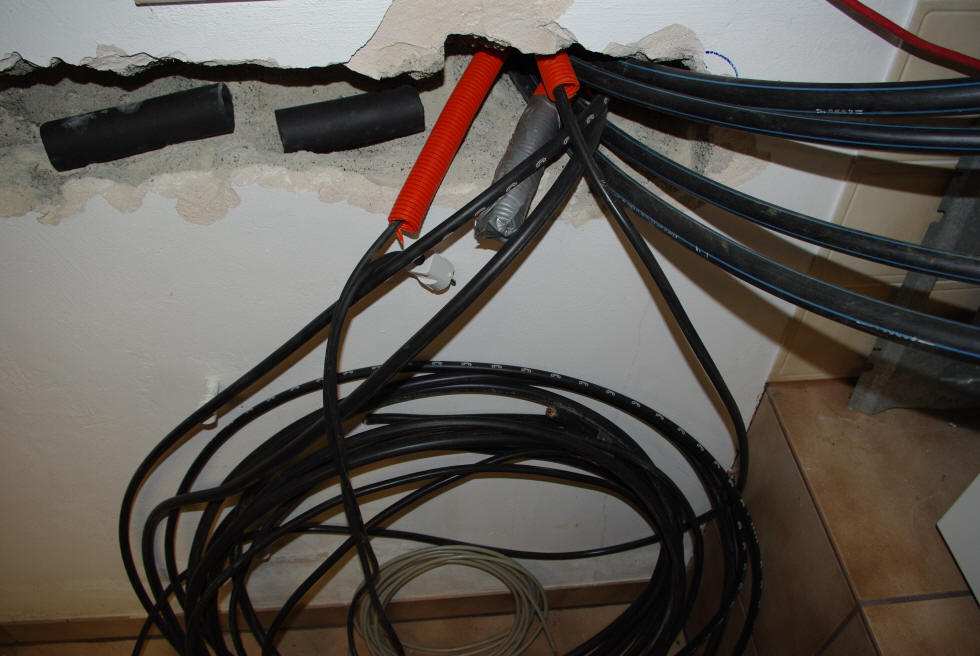

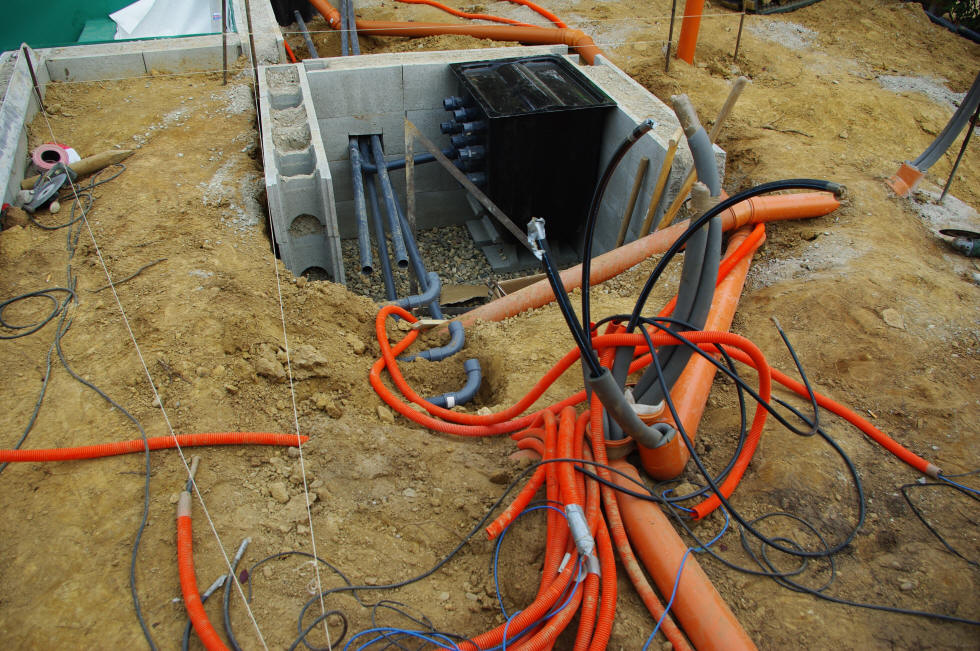

Kabel, Wasserrohre, Heizungsrohre, Abwassserrohre, da soll noch einer durchblicken

Ein Wirrwar aus Kabeln und Rohren

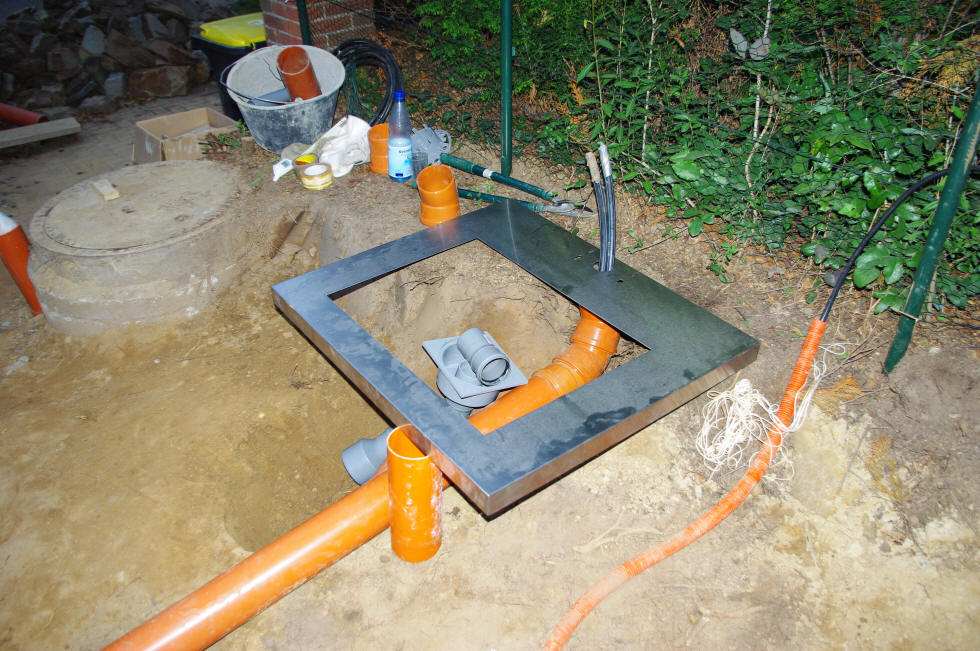

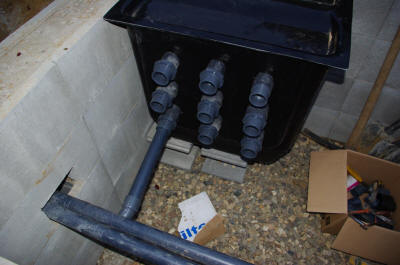

Der Pumpenschacht

Da soll einmal die Außendusche stehen

Jetzt kann das Granulat eingefüllt werden

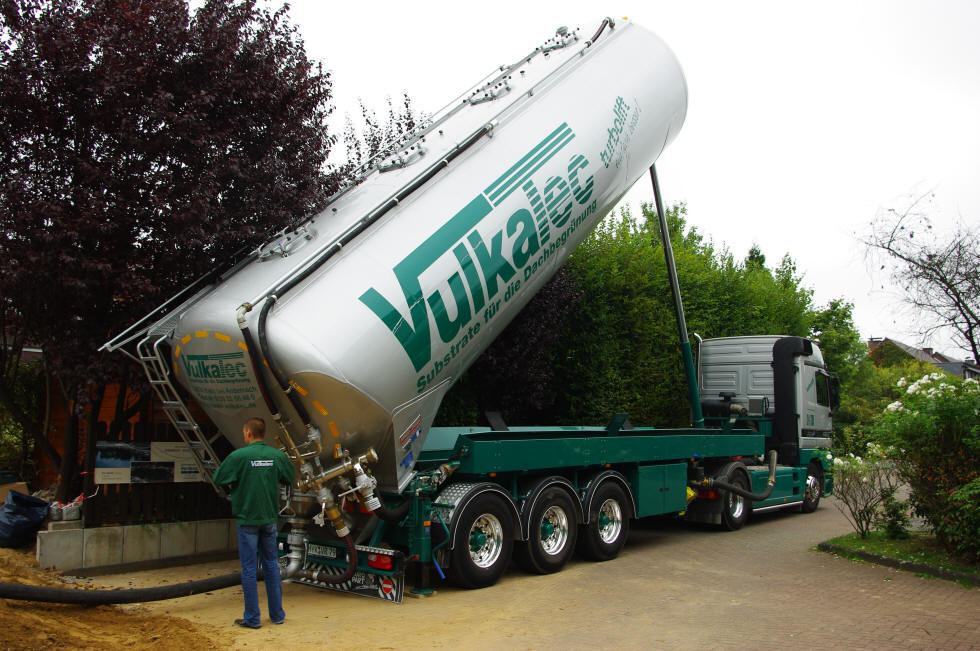

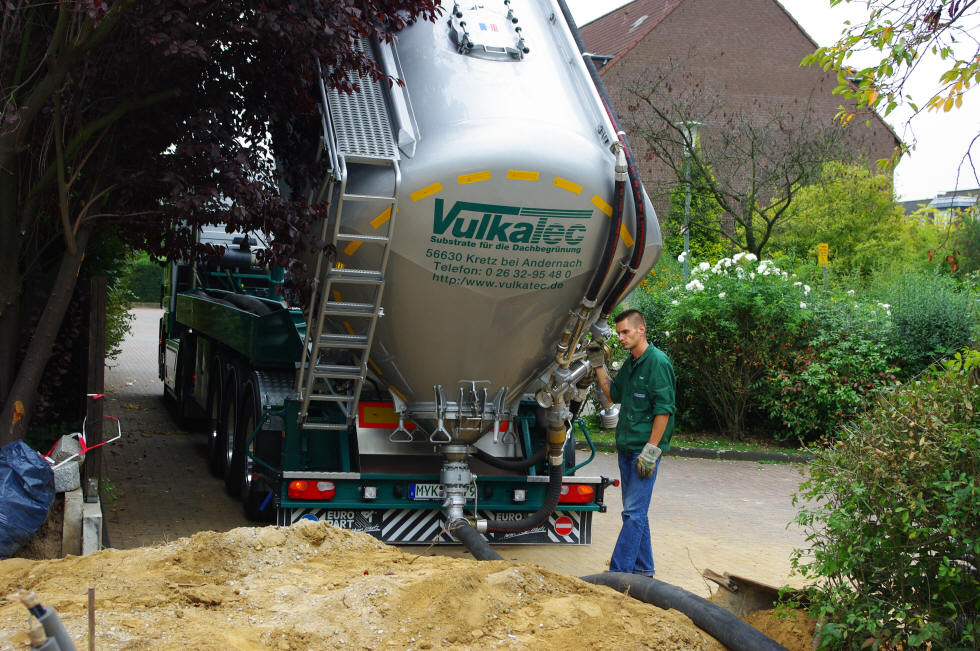

Ein grosser Sattelschlepper bringt das Granulat ....

.... und wird in das Becken geblasen

Links unten sieht man das Überlaufrohr, damit das Becken nicht überläuft

Andy schliesst schonmal die Untgerwasserscheinwerfer an

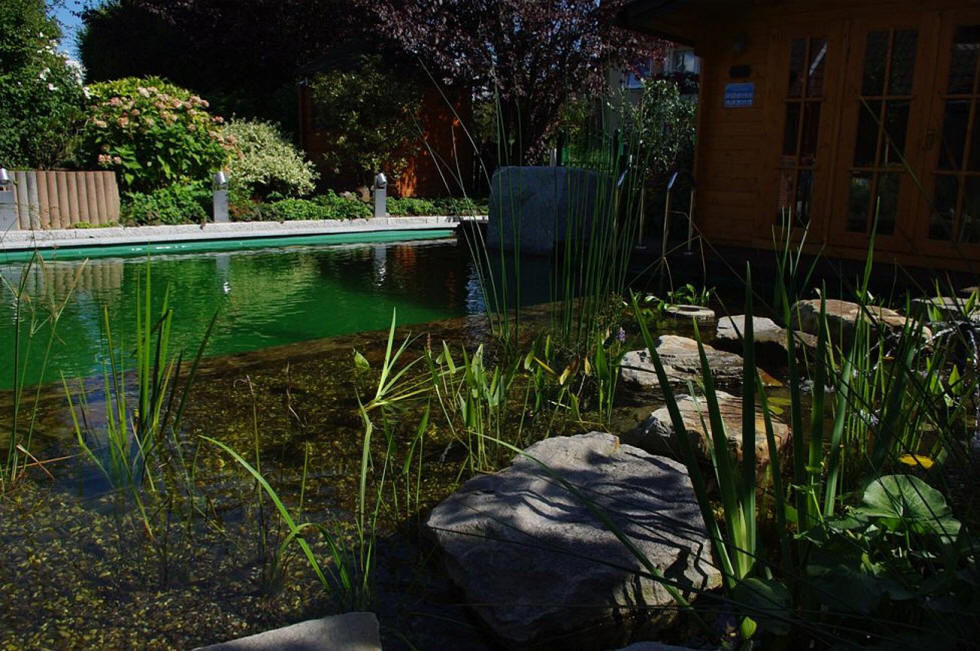

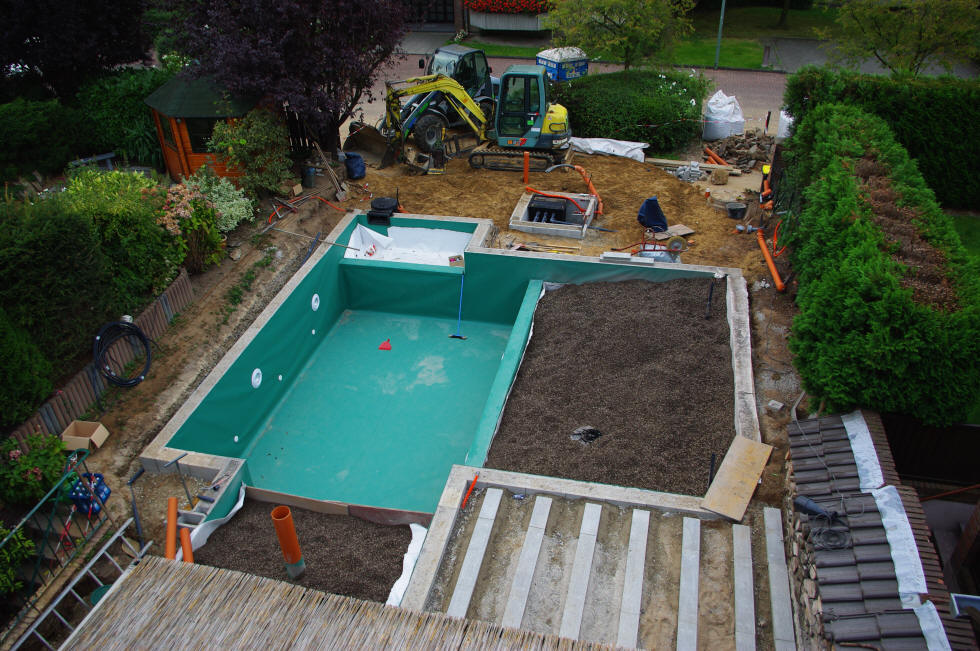

Der Regenerationsbereich ist jetzt mit Granulat gefüllt

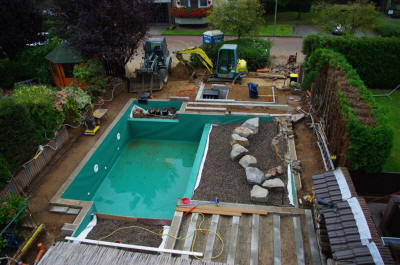

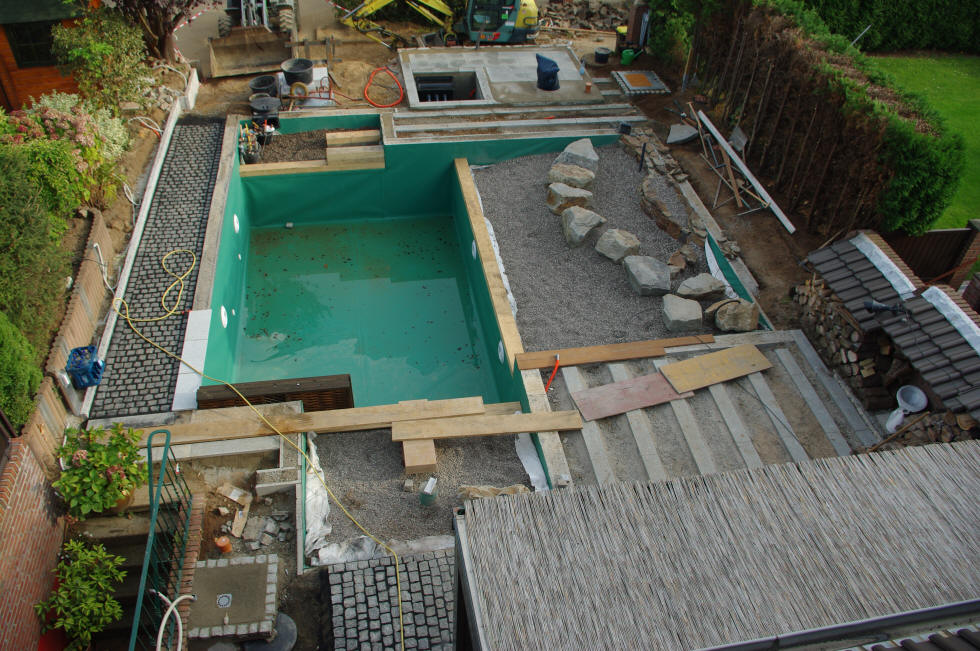

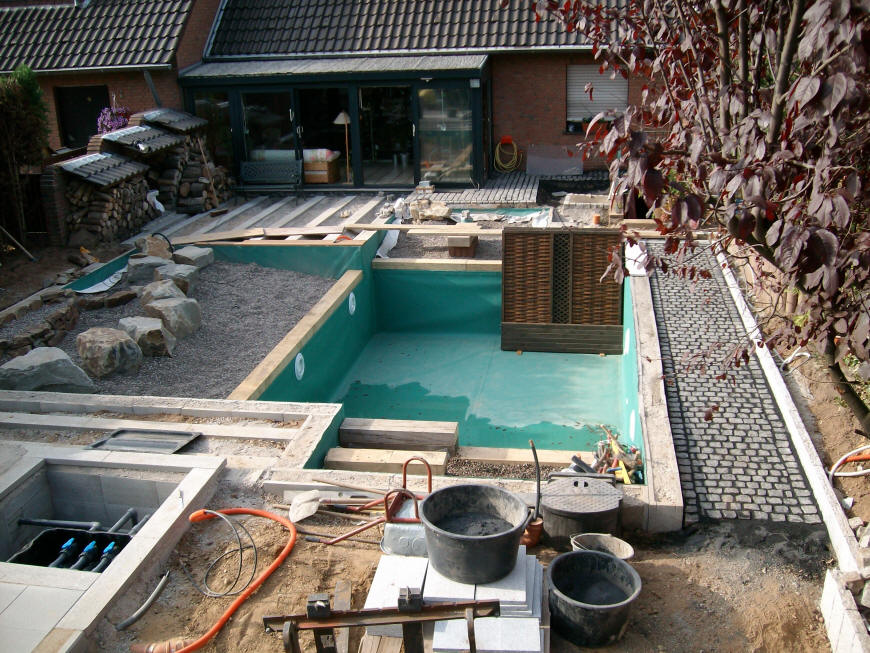

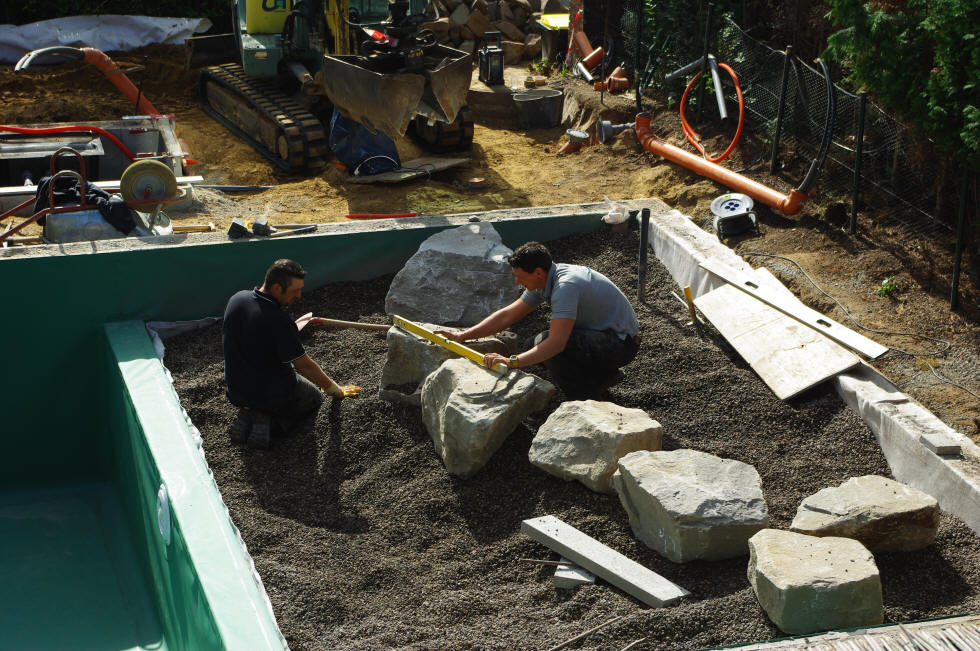

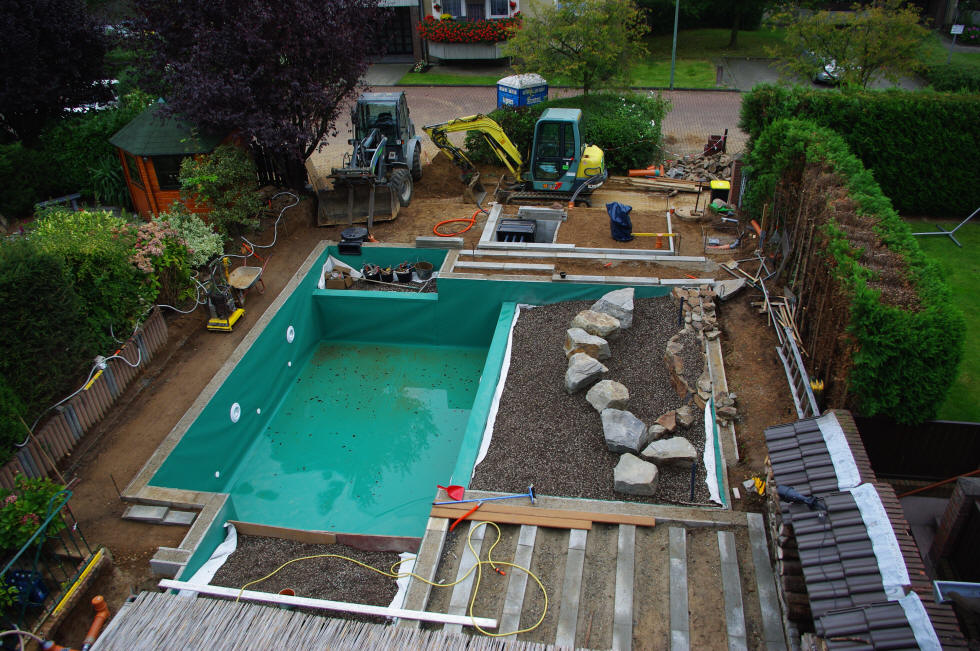

Der Regenerationsbereich wird mit Bruchsteinen modelliert







Dicke Bruchsteine werden plaziert, die in der Höhe etwas über dem Wasserspiegel stehen







Das Gartenhaus wird aufgebaut

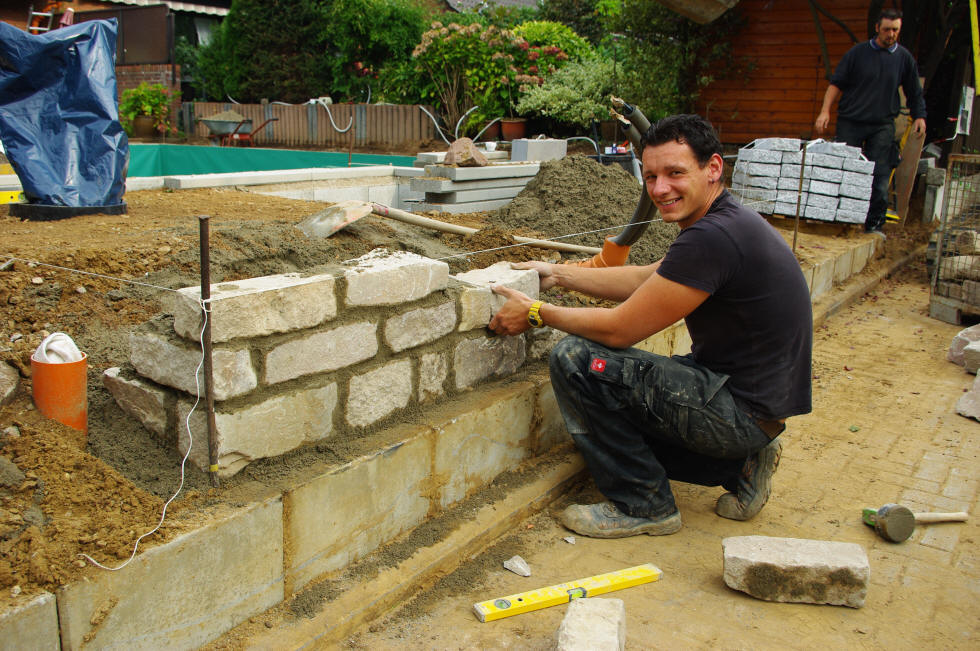

Hier wird erstmal eine schöne Natursteinmauer für das Hausfundament gebaut

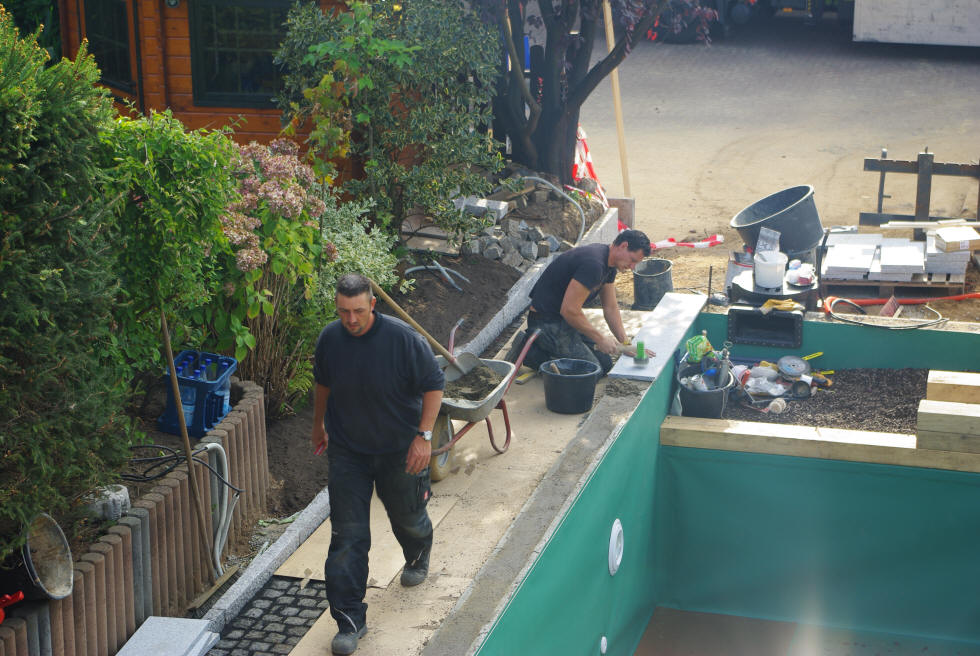

Hier wird der Beckenrand mit Granitplatten abgedeckt

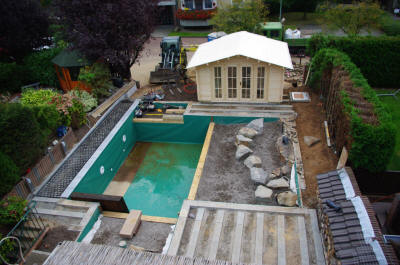

Die Bodenplatte für das Haus ist fertig, jetzt kann das Haus kommen

Erstmal alles ausladen ....

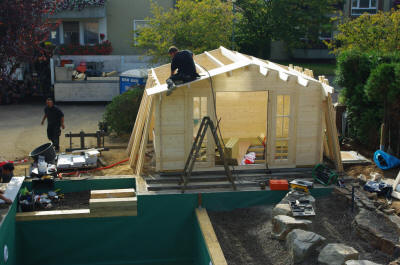

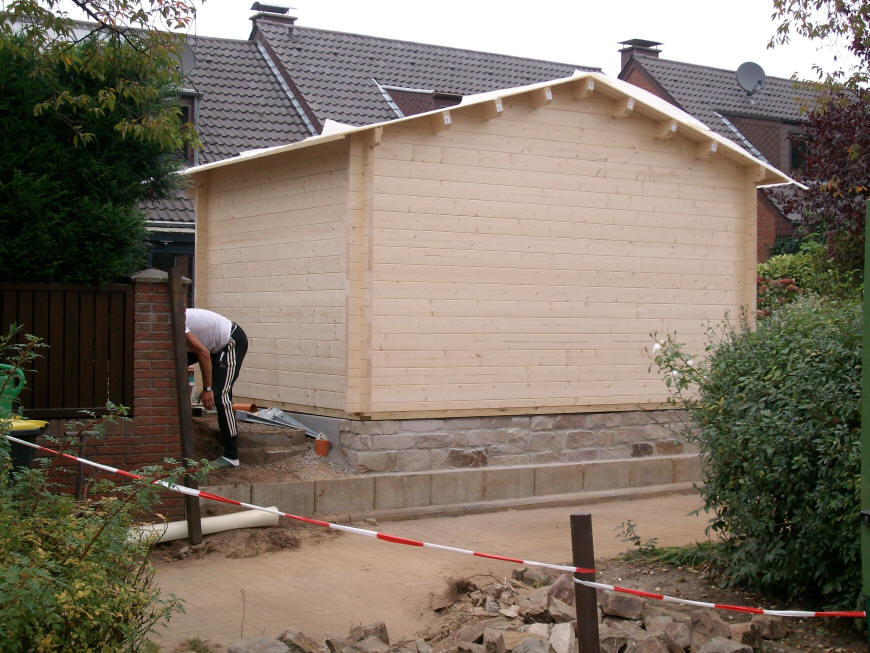

... und ratz fatz steht das Haus

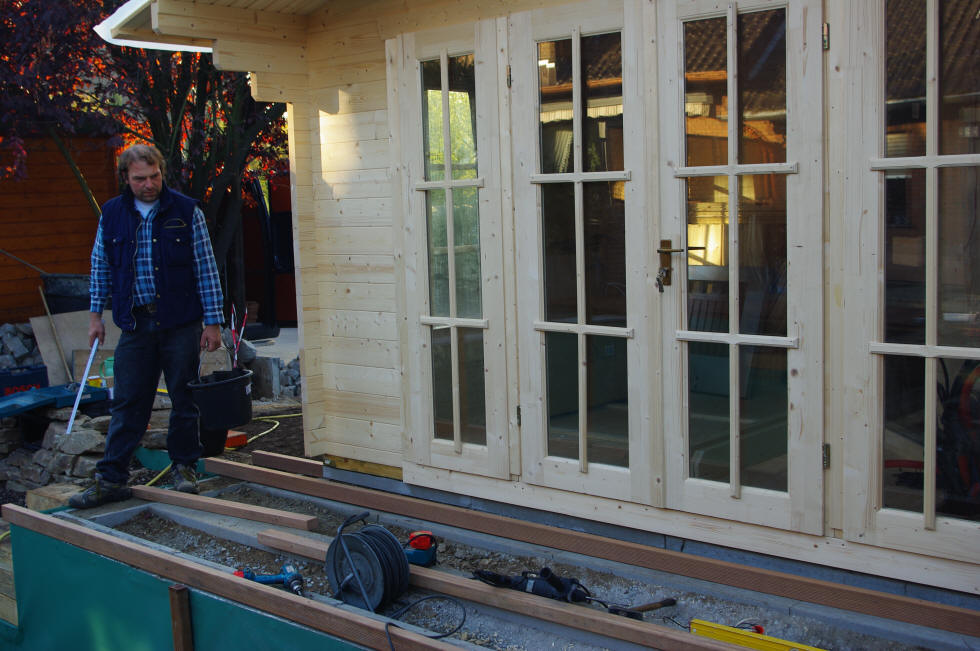

Das Haus steht, jetzt kann der Schreiner kommen ....

.... und die Terassen einbauen









Die Holzterasse wird eingebaut







Ursprünglich sollte Bankirai für die Terasse eingebaut werden. Aber dann habe ich mich für Cumara entschieden. Es ist farblich etwas rötlicher. Das Cumaru hat so gut wie nie Wurmlöcher. Das Holz arbeitet sehr wenig und läßt sich gut bearbeiten. Cumaru ist wie alle andere Harthölzer auch in "fein" und "grob" gerillt zu bekommen aber auch in "glatt"
Botanische Bezeichnung Dipteryx odarata,  Herkunft Südamerika

Bangkirai ist das wohl bekannteste Hartholz. Schon seit Jahrzehnten wird Bangkirai für den Terrassenbau genutzt. Leider wird durch die steigende Nachfrage die Qualität immer schlechter. Wurmlöcher und Farbunterschiede sind handelsüblich geworden. Es gibt mittlerweile bessere Hölzer zu teilweise günstigeren Preisen.

Botanische Bezeichnung Shoera Spp. Herkunft Südostasien





Das wird mal eine Brücke von der Terasse zum Weg

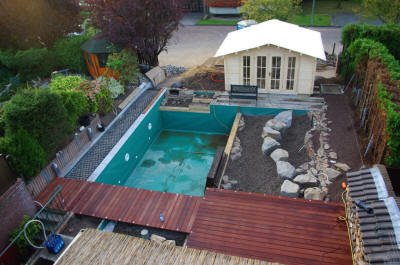

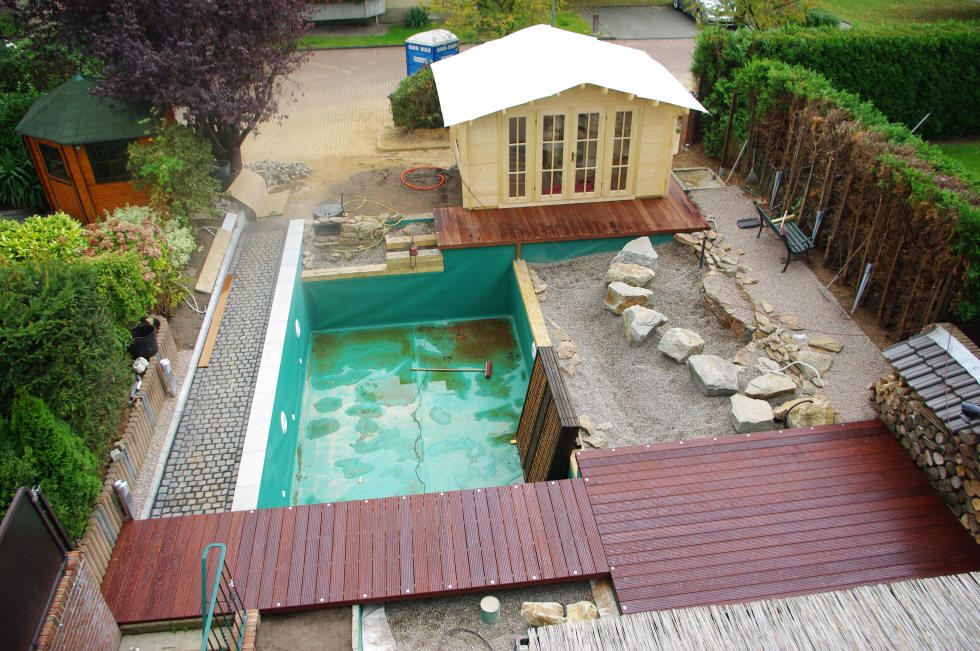

eine 4x4 Meter Terasse dürfte wohl reichen, links eine Brücke zum Granitpflasterweg

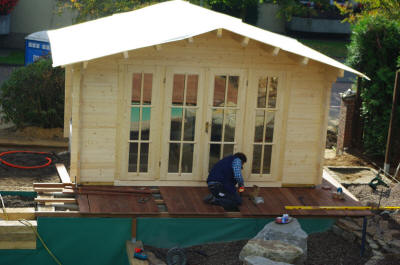

Eine kleine Terasse vor dem Gartenhaus ....

.... wir hier noch vom Schreiner eingebaut

Rechts unten im Becken warten schon die Sichtschutzelemente aus Weide für den Aufbau

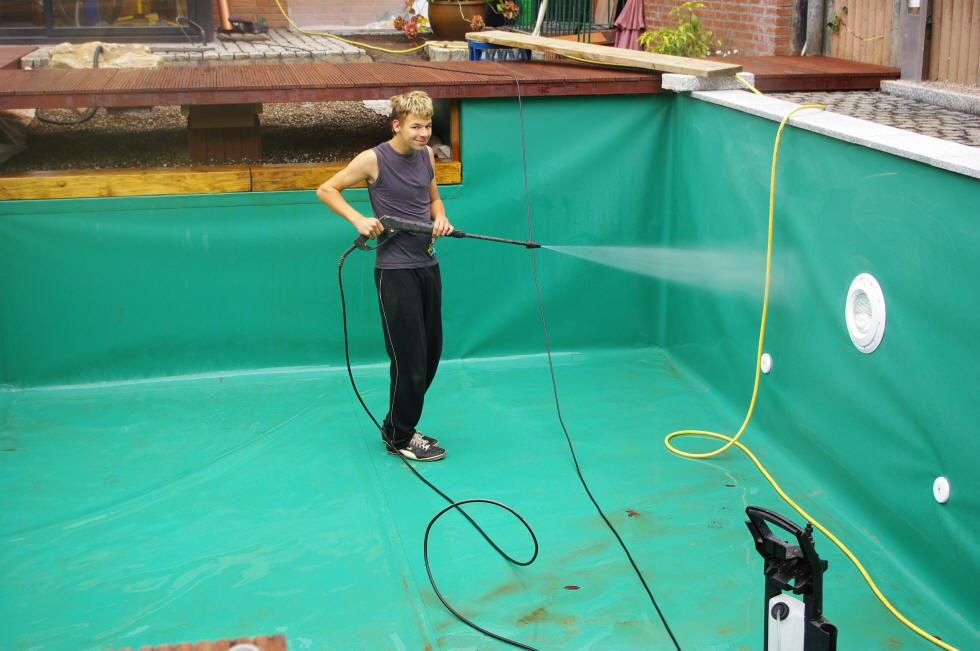

Mit dem Hochdruckreiniger mal eine kleine Zwischenreinigung macht ja richtig Spaß wie man sieht

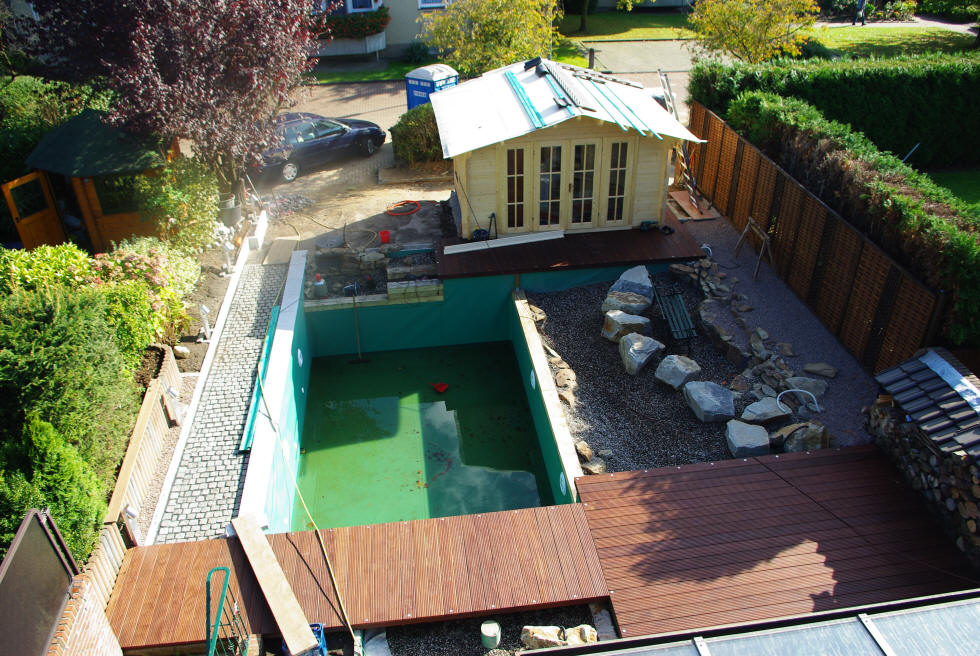

Der Sichtschutz steht jetzt auch schon

Das Hausdach wird noch mit Dachziegeln gedeckt und die Dachrinnen müssen jetzt montiert werden







Wir warten auf den Sprungstein

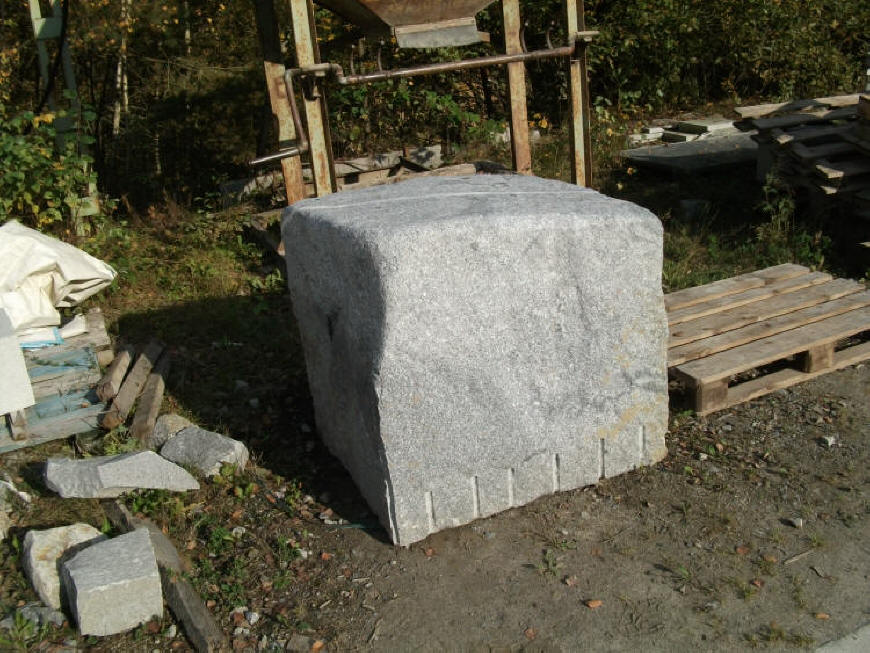

Der Sprungstein und ....

.... der Wassertrog aus Granit stehen in Passau bereit für den Transport nach Essen

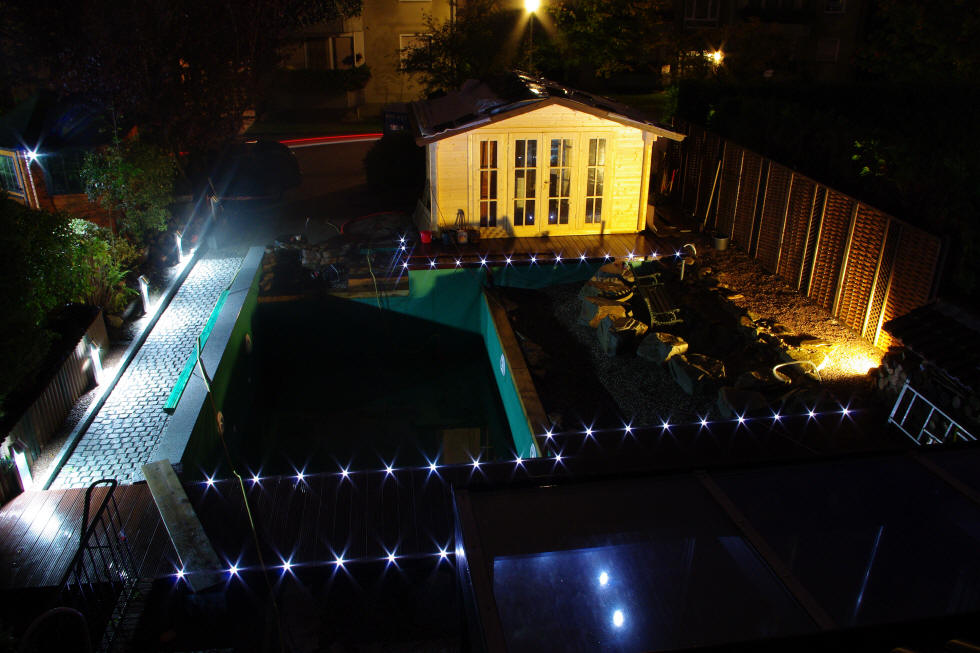

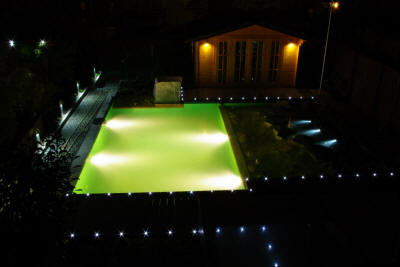

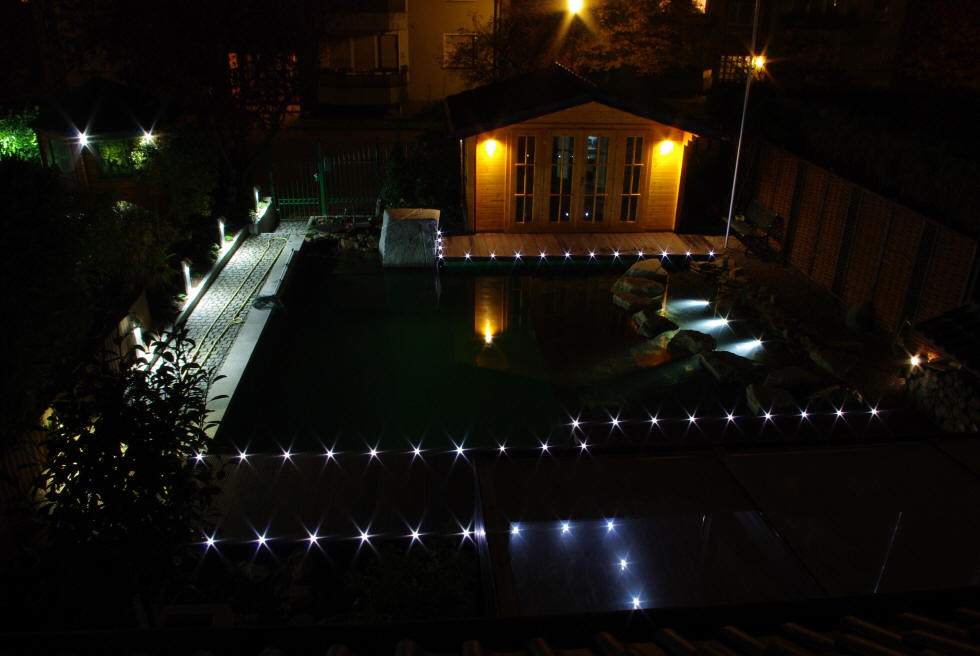

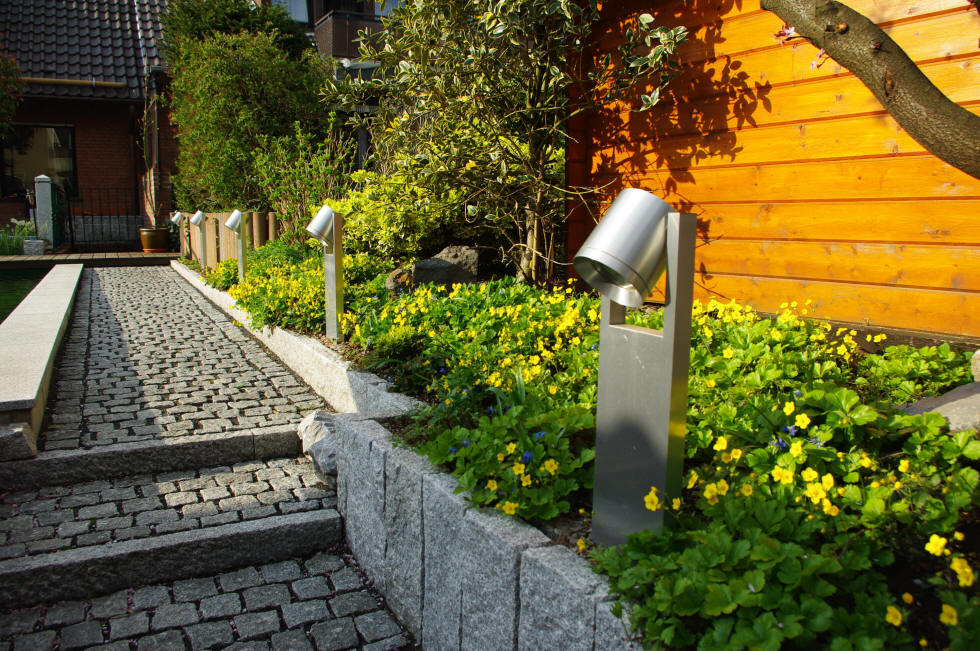

ein Teil der Beleuchtung ist schon fertig

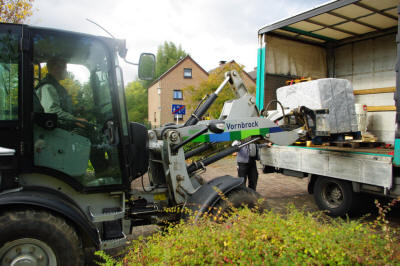

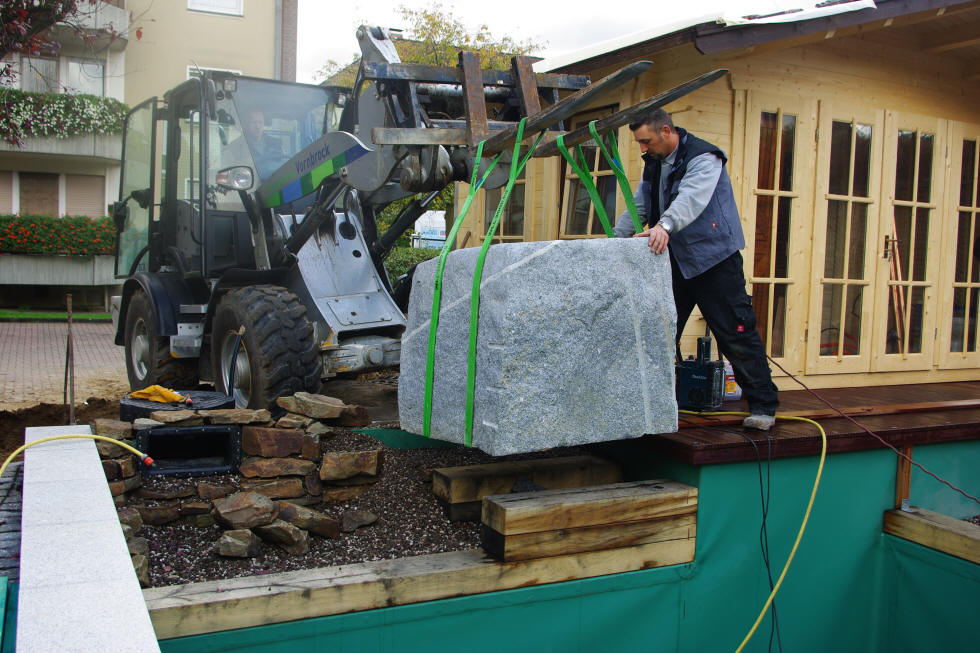

endlich ist er da, ob der Radlader die 2,2 Tonnen wohl schafft ?

er hebt ihn gerade so eben, jetzt nur noch an die richtige Stelle ....

.... und langsam absetzten

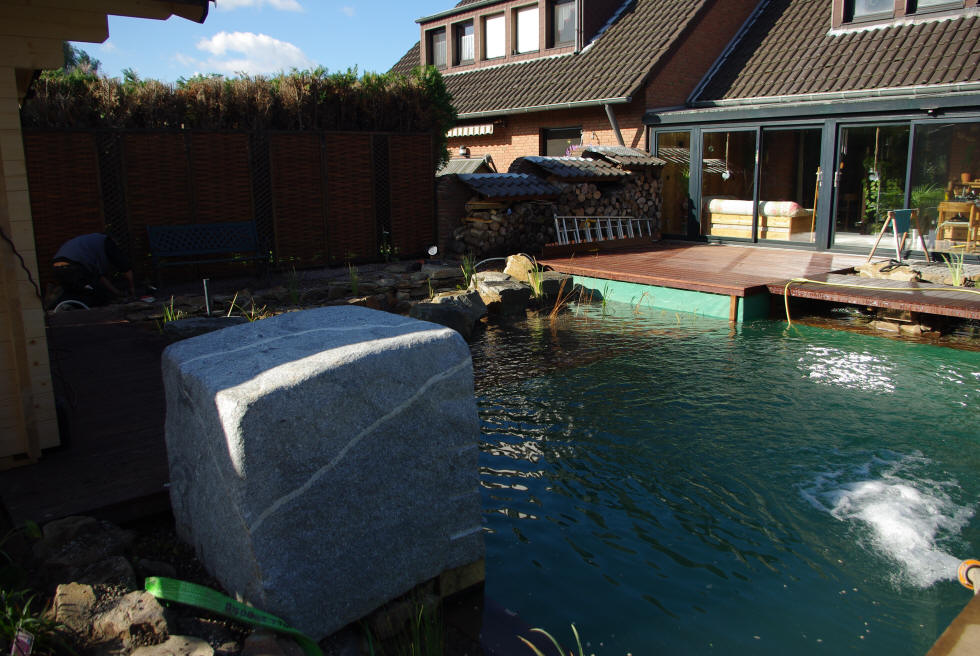

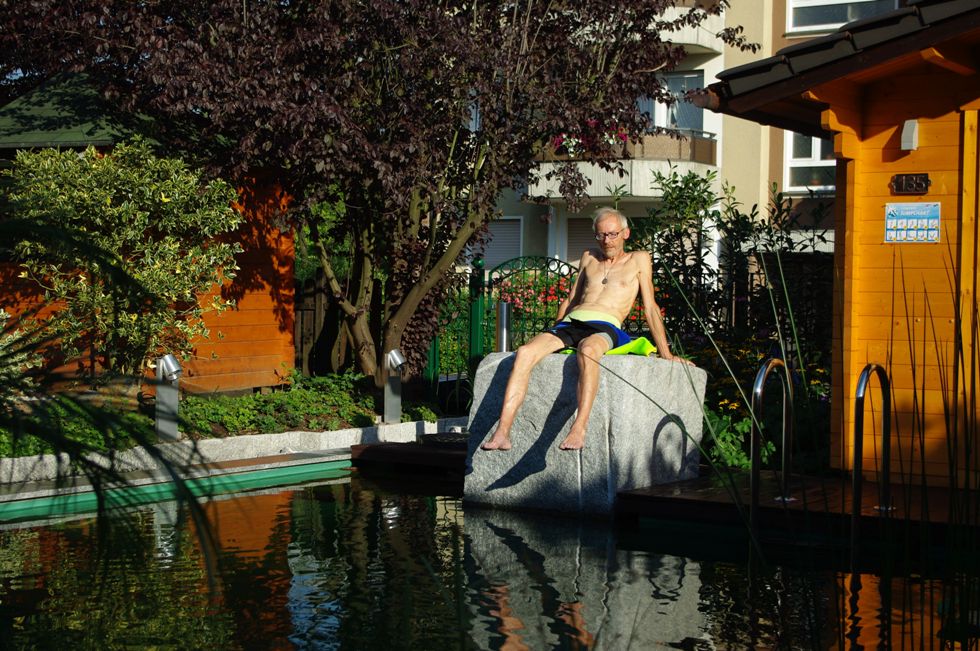

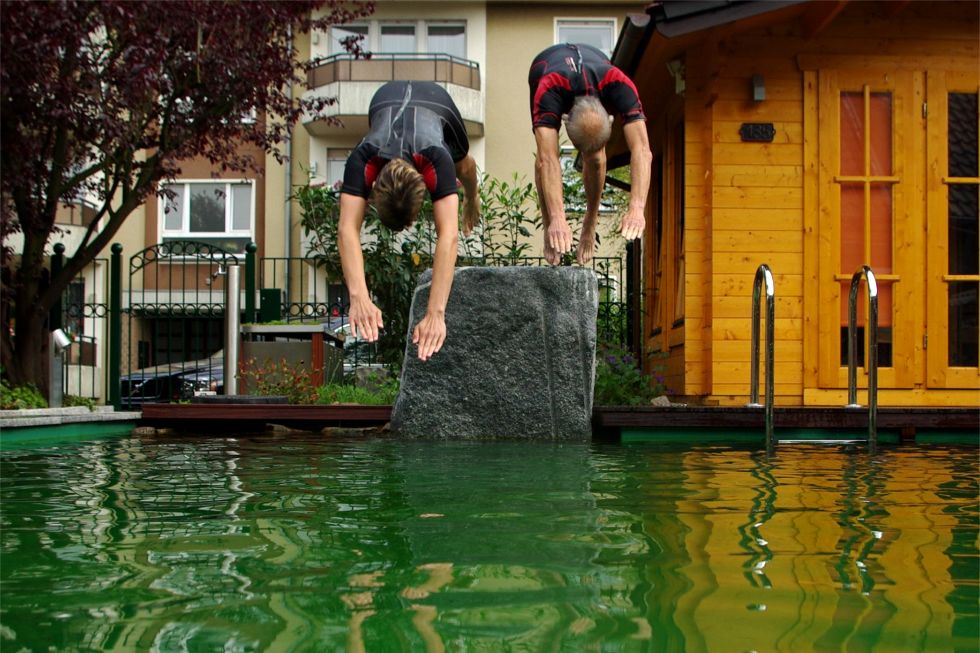

na, das ist doch wohl ein Sprungstein

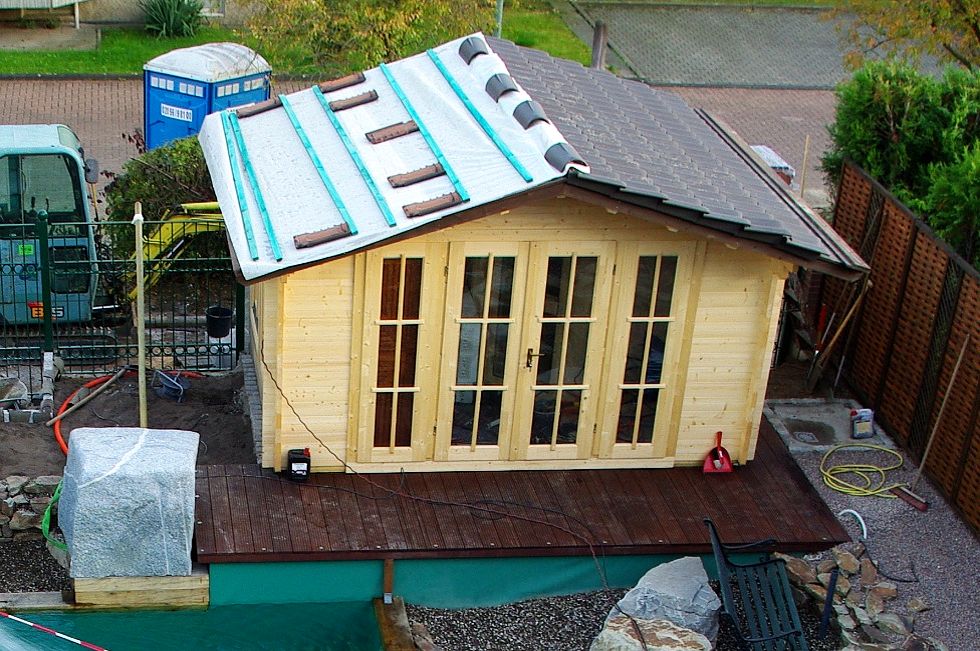

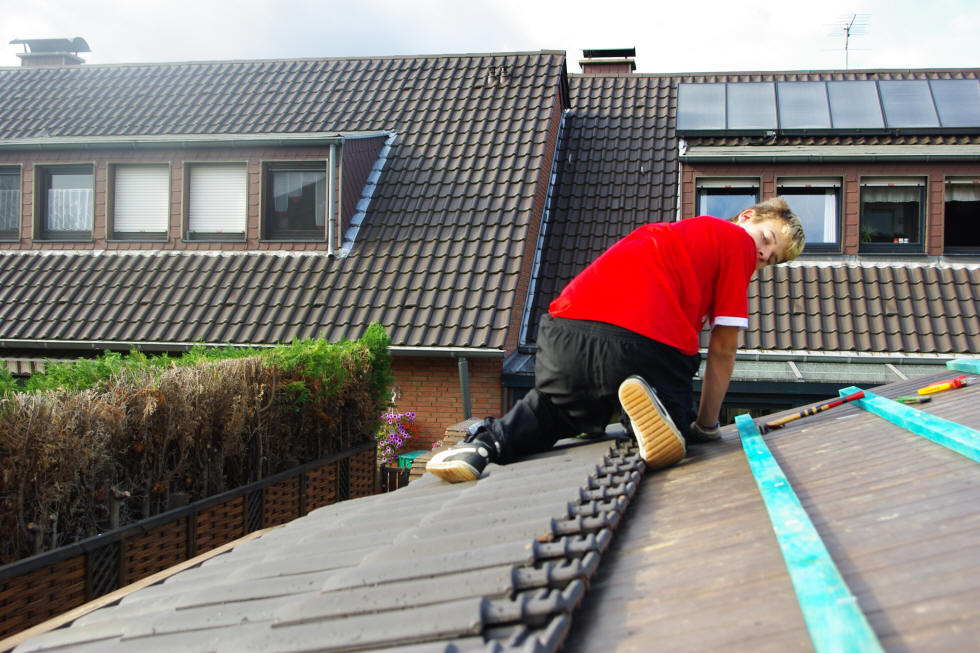

das Dach vom Gartenhaus wird gedeckt

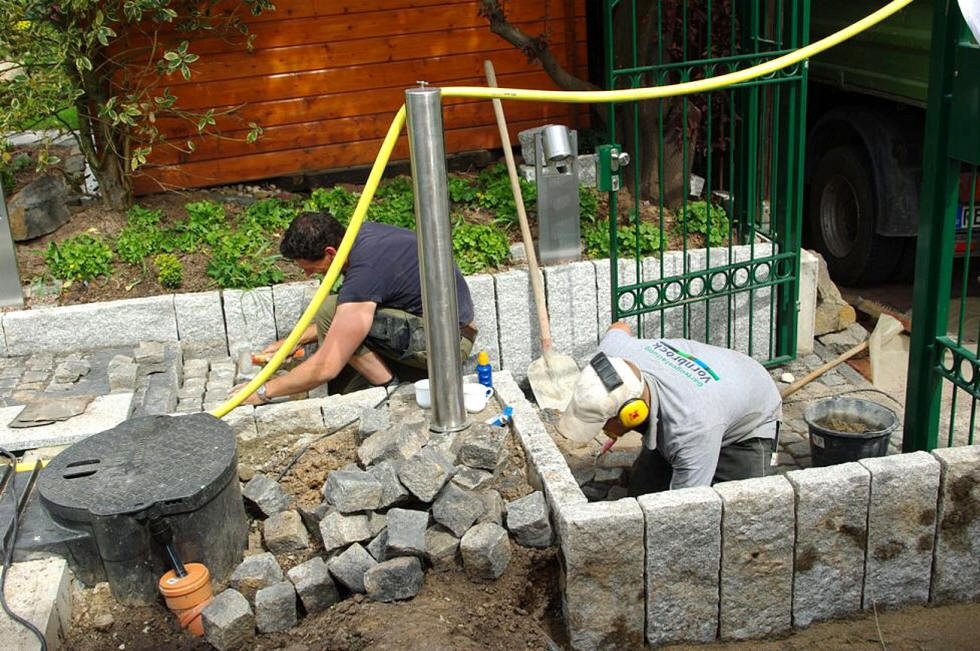

der Garteneingang wird fertiggestellt







Das Becken wird mit Wasser gefüllt

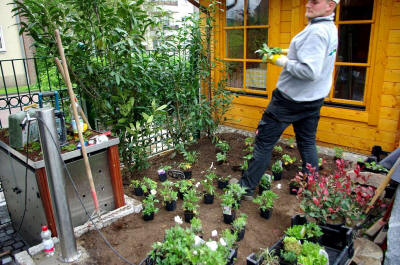

der Garten wird bepflanzt





Jetzt kann endlich das Becken gefüllt werden

Hahn auf und los geht's

nach 3 Stunden war das Becken 3/4 voll, dann wurden erstmal die Wasserpflanzen gesetzt

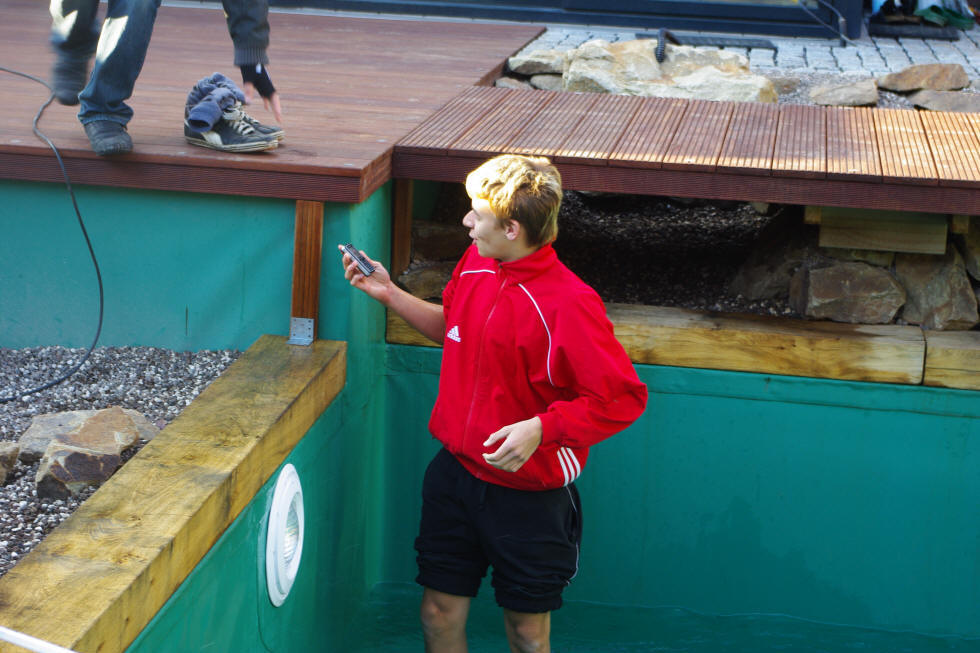

sein Handy sollt man nicht ins Wasser fallen lassen

Die Wasserpflanzen werden jetzt eingepflanzt

Ein wenig Platz für ein Blumenbeet ist auch noch da

Der Sichtschutz wird mit Rankgewächsen bepflanzt

Jetzt wird das Becken ganz gefüllt

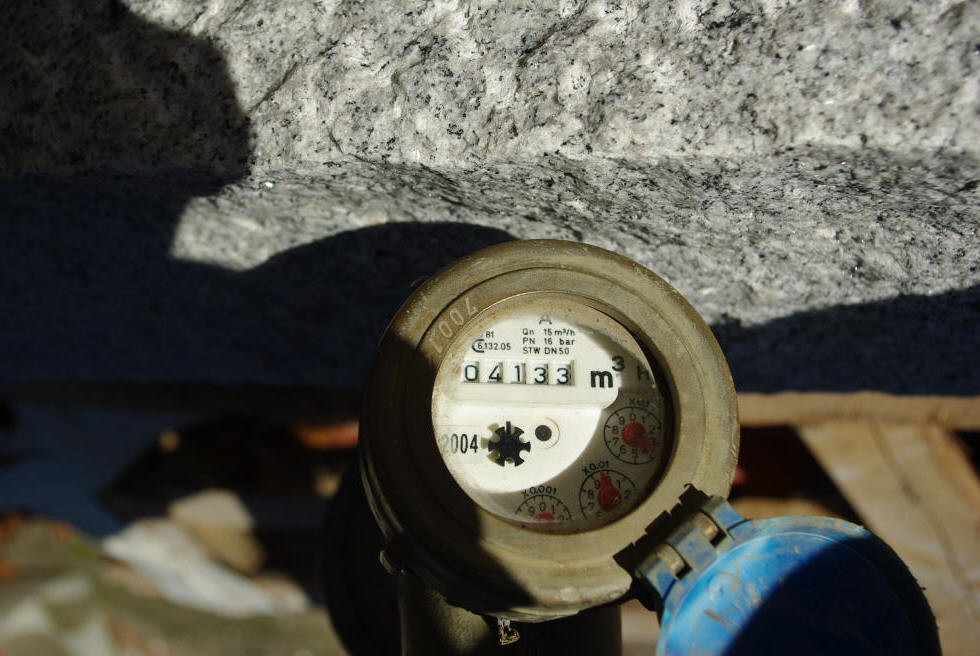

55 m3 Wasser sind jetzt eingefüllt







Der erste Sprung ins kalte Wasser

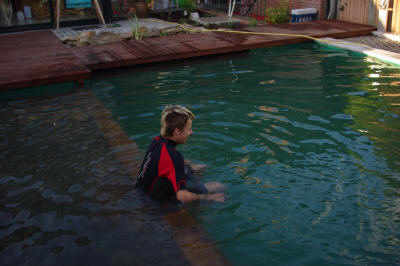

Das Becken ist gerade gefüllt ....

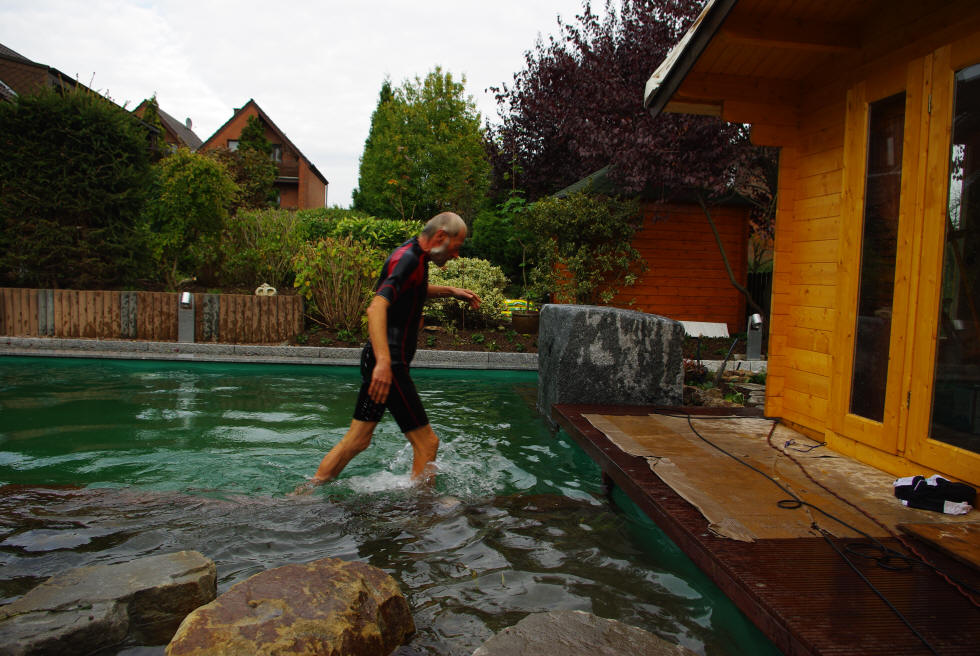

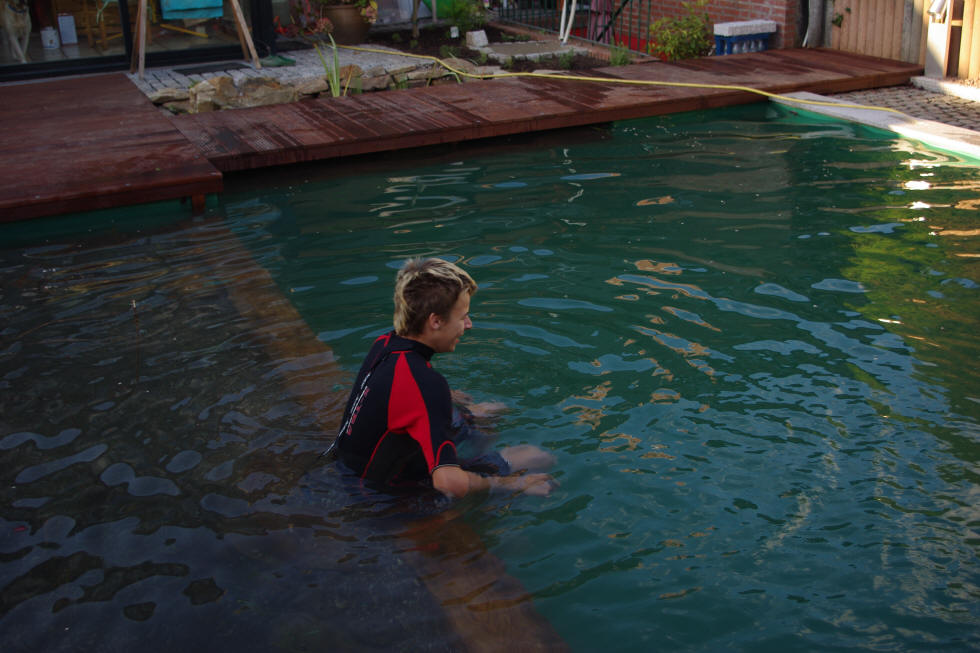

.... und schon der erste Schwimmversuch bei 12 Grad Wassertemperatur

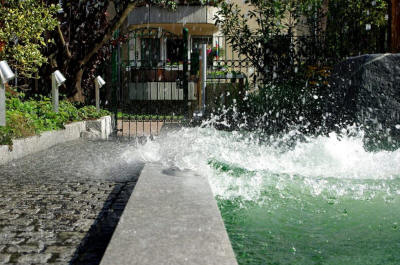

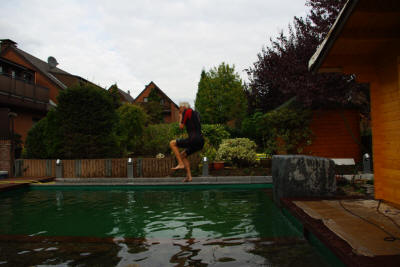

Natürlich durfte eine richtige Arschbombe nicht fehlen....

....die war doch wohl gelungen

naja, eine gute Figur gebe ich da nicht ab ....

.... aber das musste sein, bevor der Winter kommt





Zu tun gibt's noch ne Menge

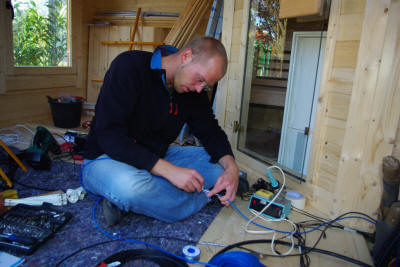

Martin beschäftigt sich mit dem Kabelsalat und bringt dort mal Ordnung rein

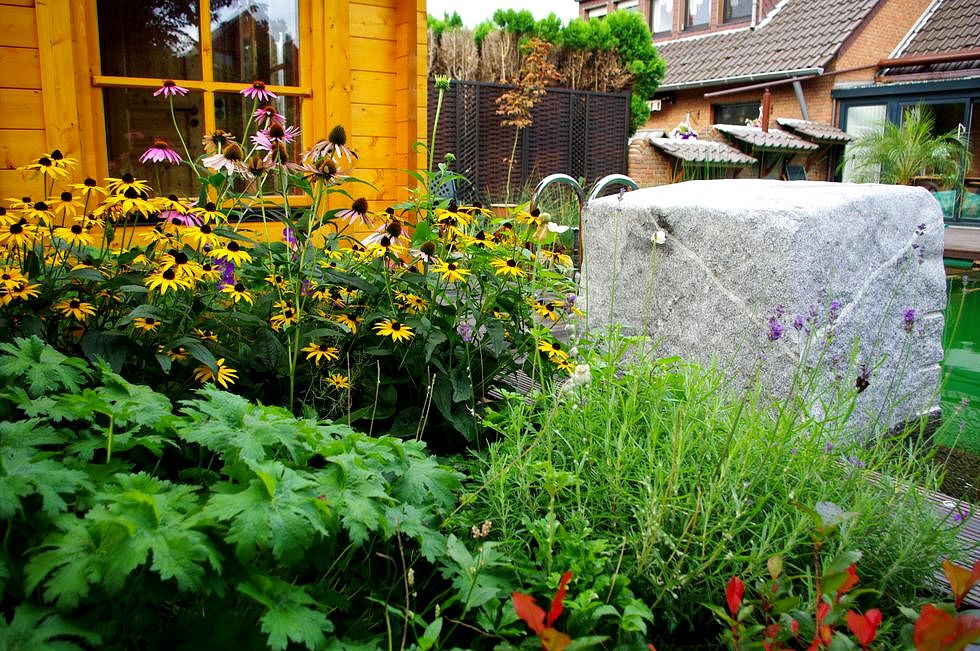

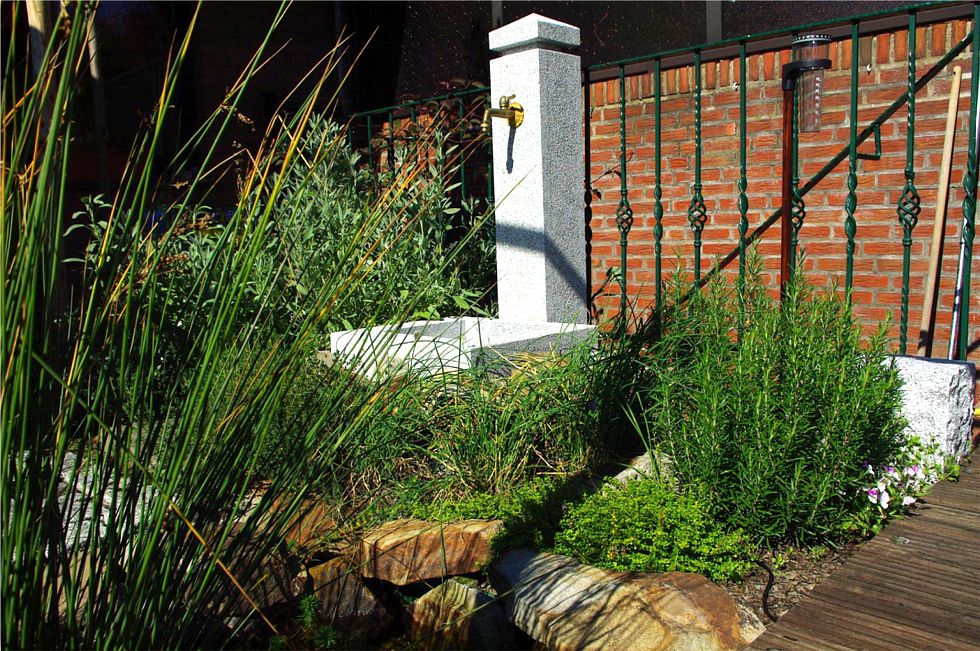

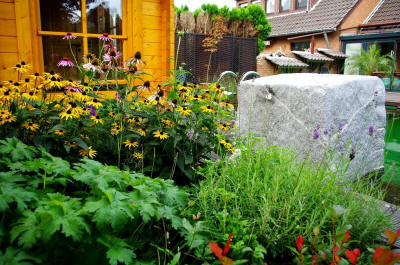

Es war nicht so einfach den Granitsteintrog an seinen vorgesehenen Platz zu bringen, er wiegt, man glaubt es kaum, 260 kg

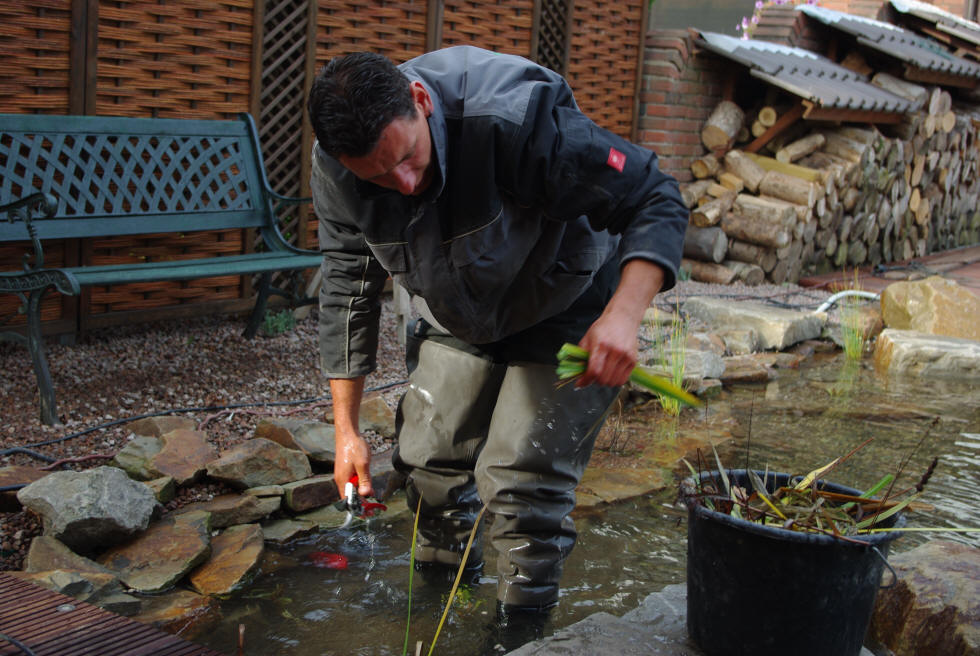

Abgestorbene Pflanzenteile werden abgeschnitten

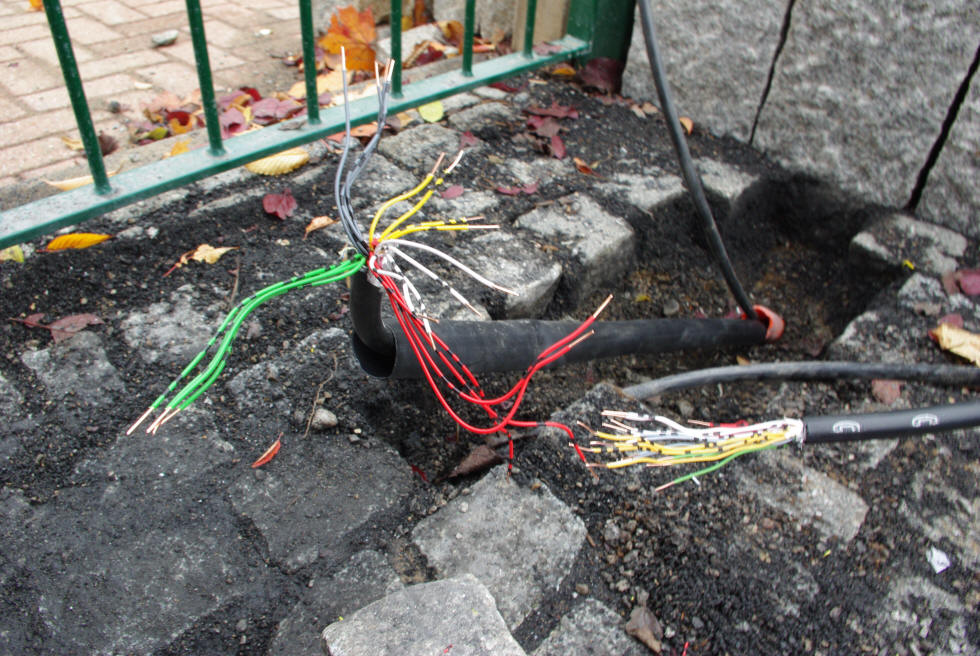

Kabel müssen angeschlossen werden

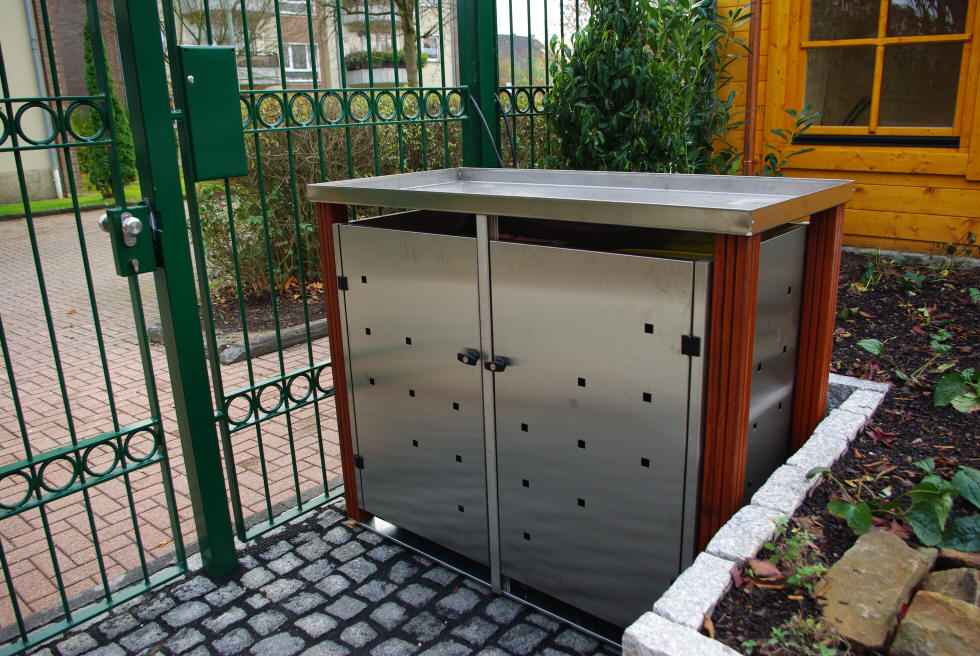

die Müllbox ist aufgebaut, nur das Dach muss noch bepflanzt werden

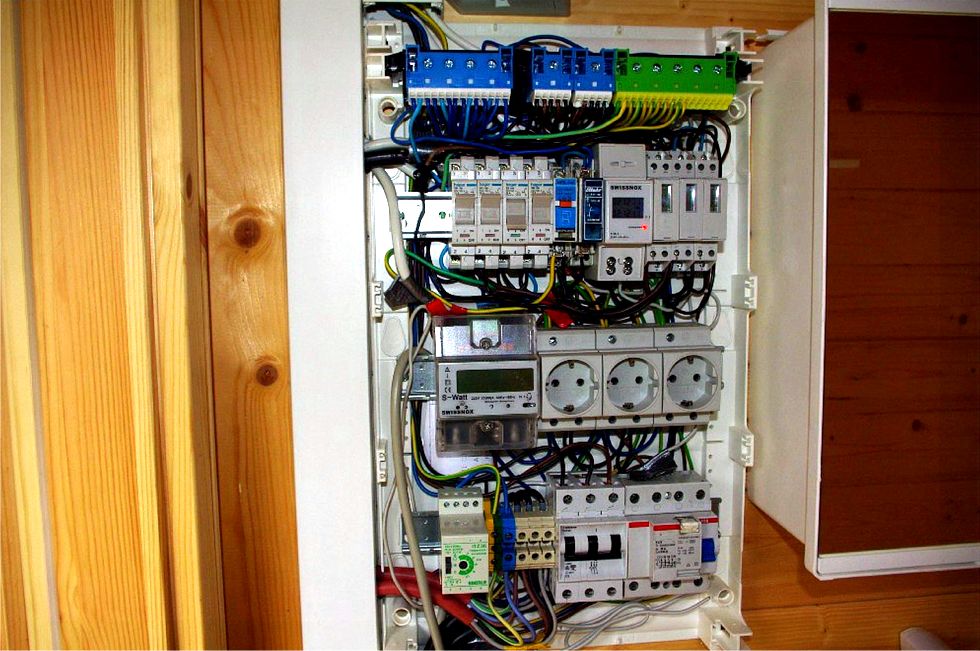

Die Elektroverteilung ist jetzt fertig, es fehlt noch der Saunaofen und die Torsprechanlage

Jetzt sind die Wasseranschlüsse für das Saunahaus, den Skimmer und die Aussendusche, die Heizungrohre und eine Wasseruhr installiert

"Nur" noch im Keller alles verbinden und anschliessen, dann ist die Elektro- und Wasserinstallation fertig

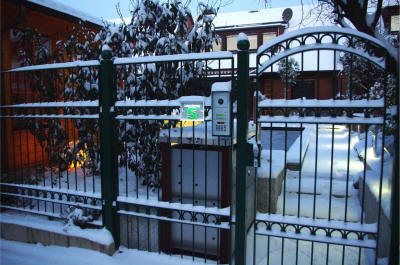

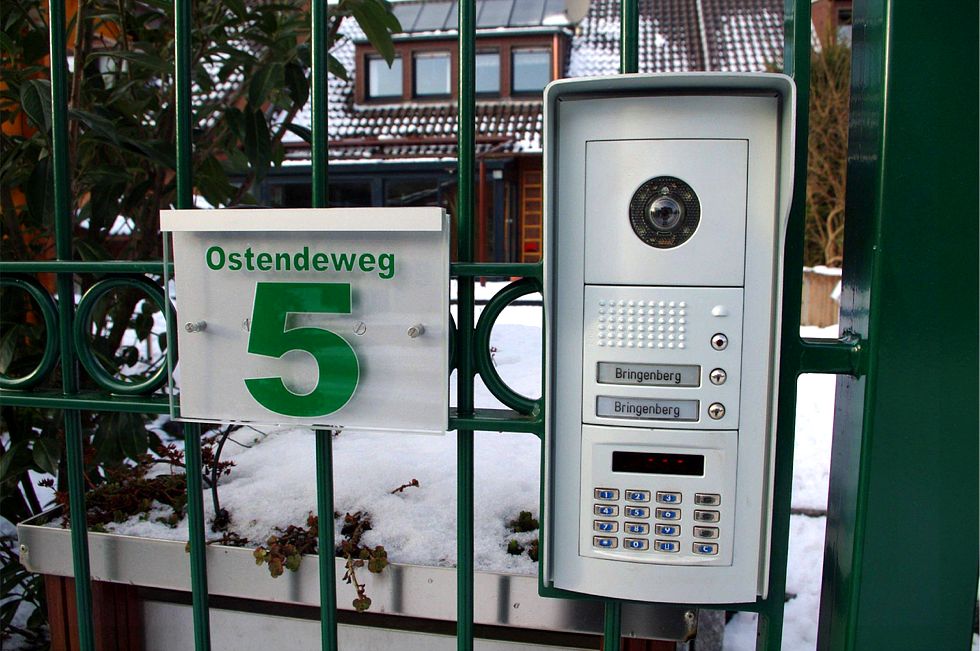

Die Video-Haussprechanlage ist eingebaut und angeschlossen

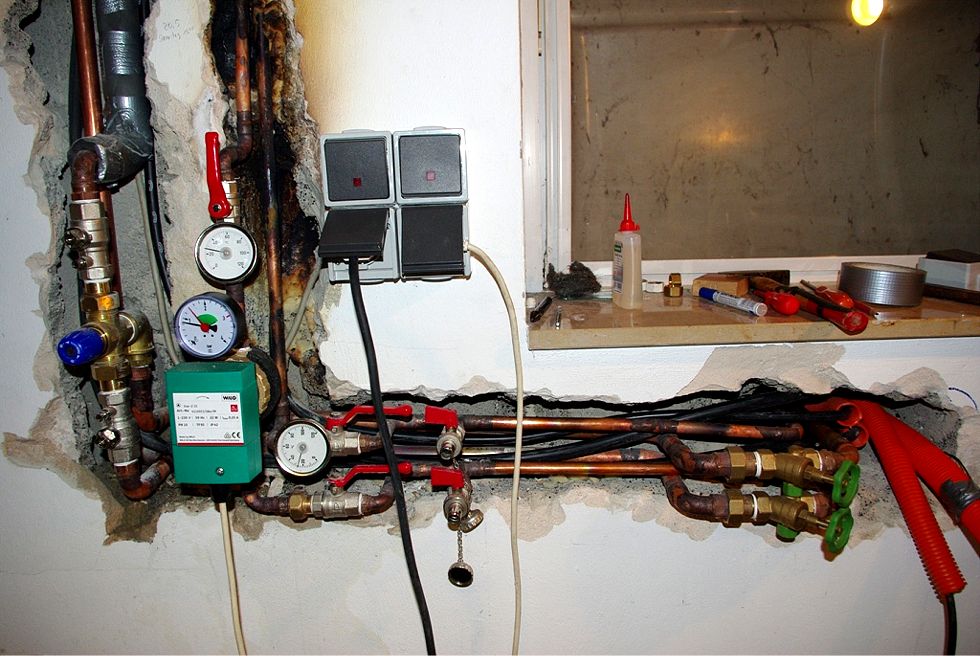

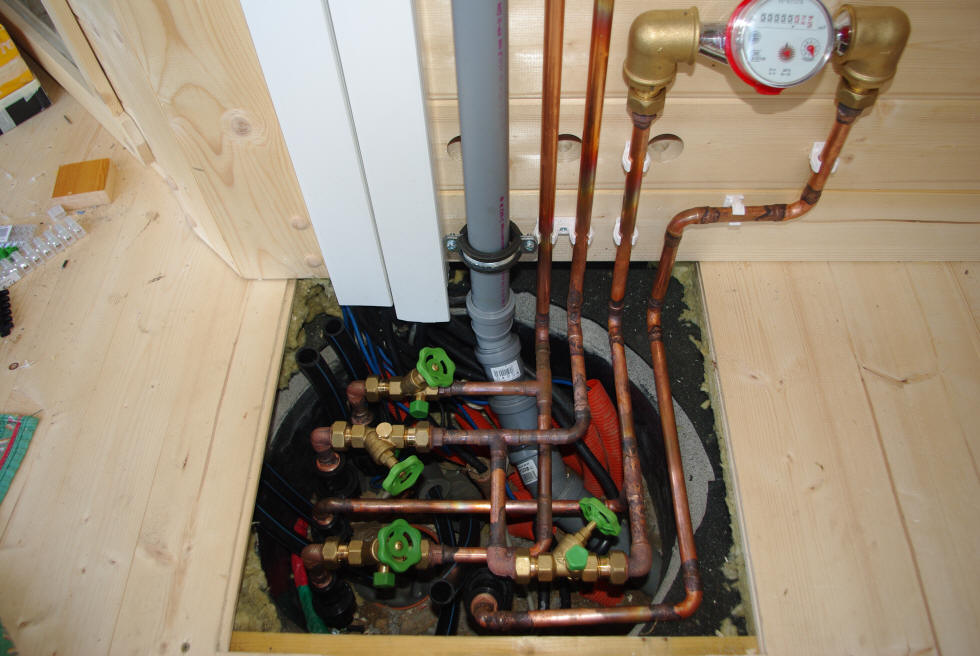

Die Elektro- Wasser- und Heizungsinstallation im Keller ....

.... ist jetzt fertig

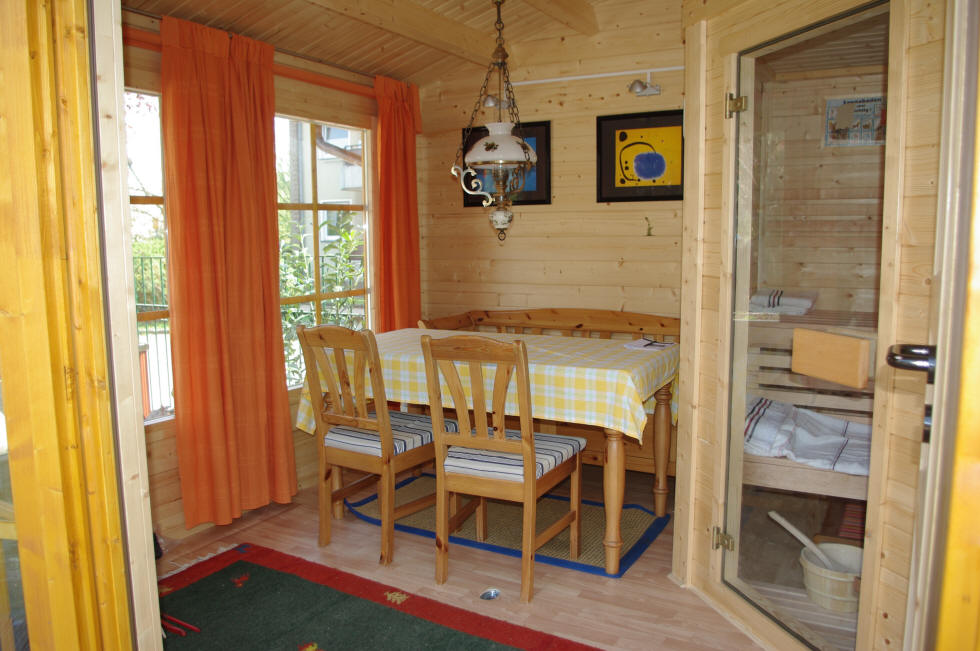

Das Gartenhaus, rechts die Sauna

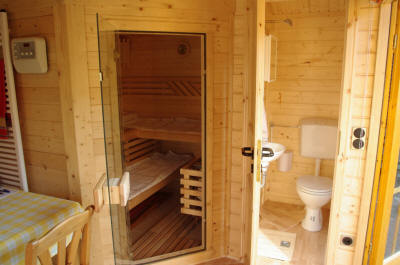

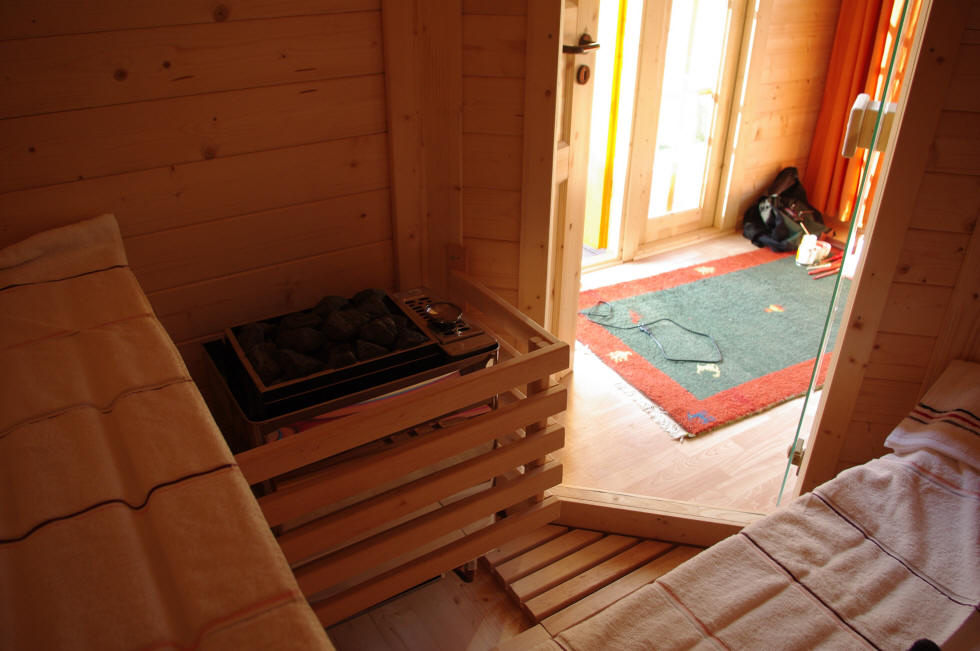

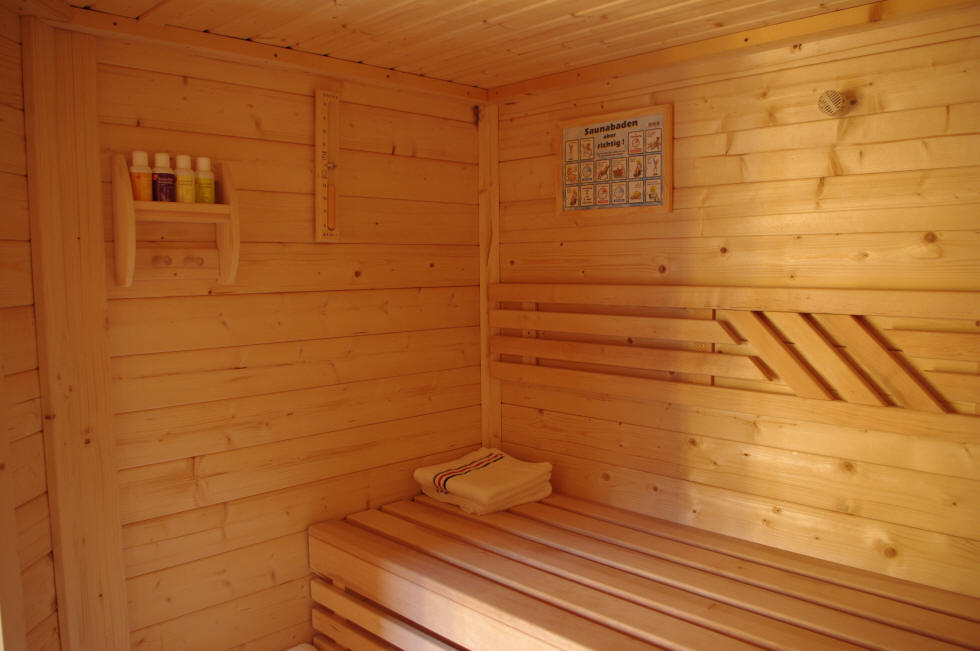

Die Sauna

...

...

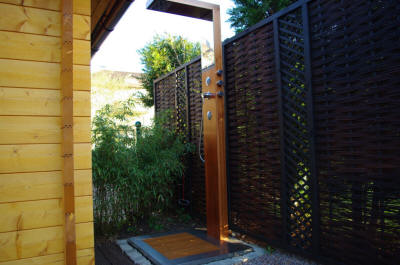

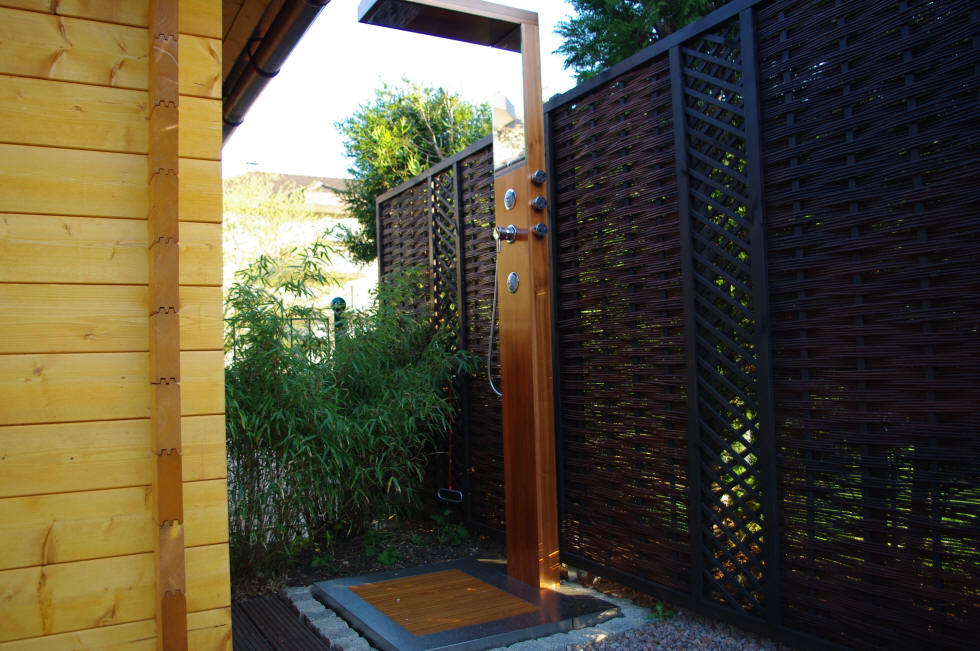

Die Aussendusche ist jetzt auch aufgestellt

Jetzt kann der Sommer kommen .....

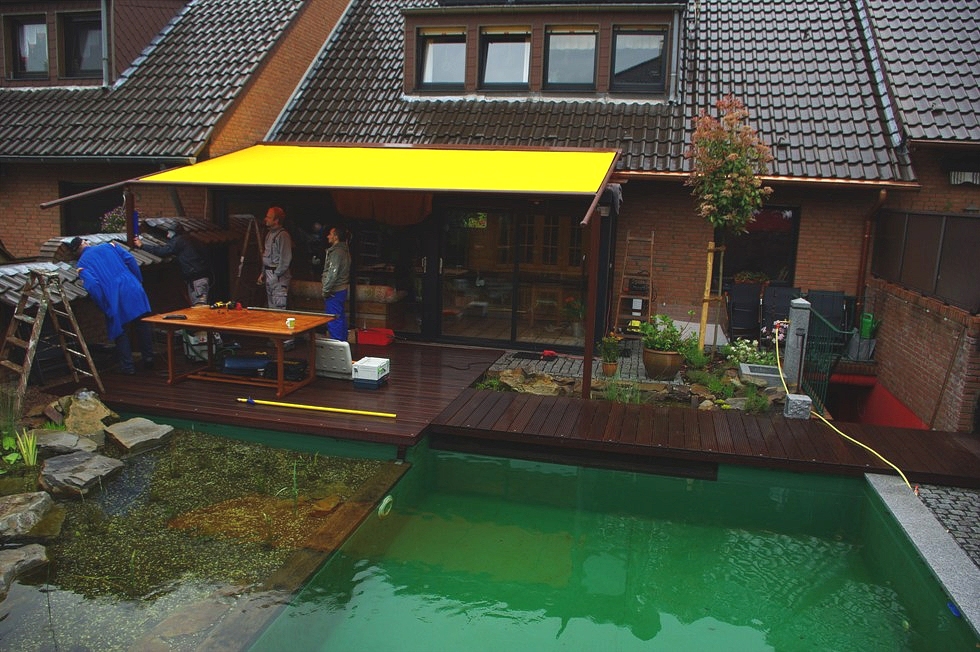

.... die Beschattung ist montiert.

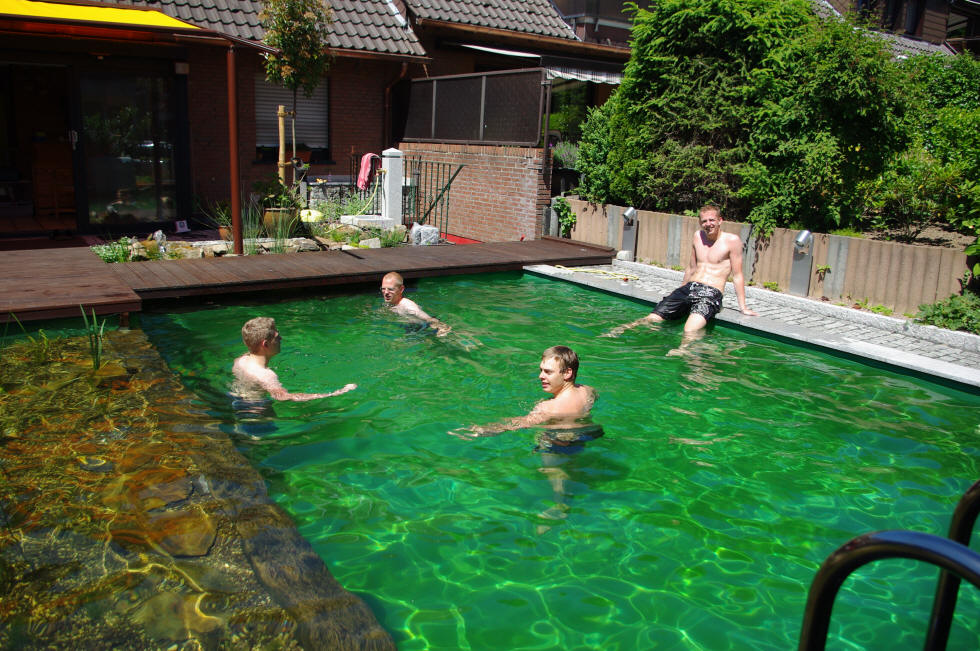

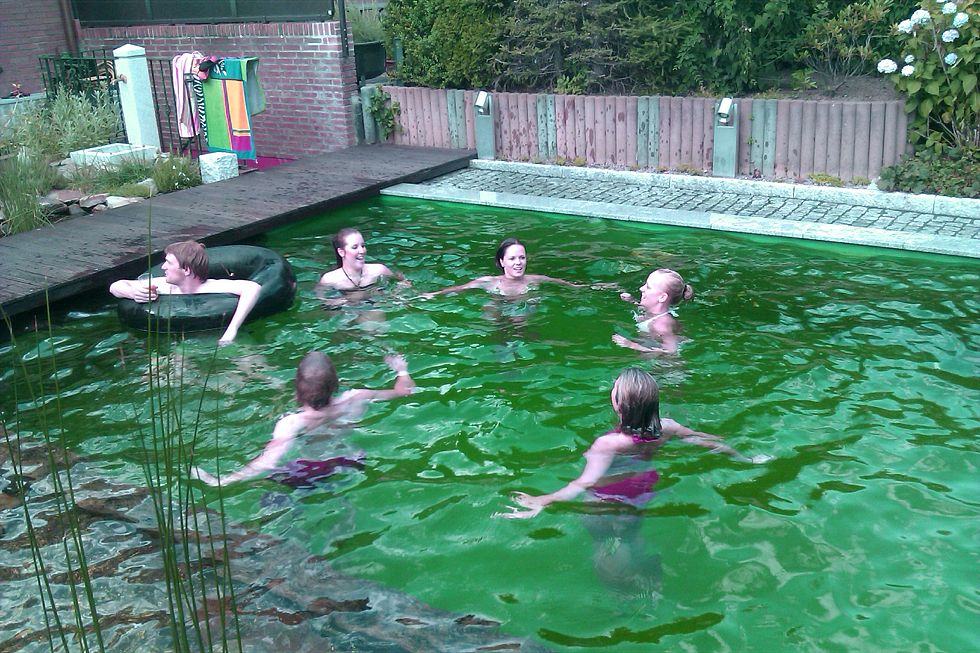

Sommer 2010 / 2011

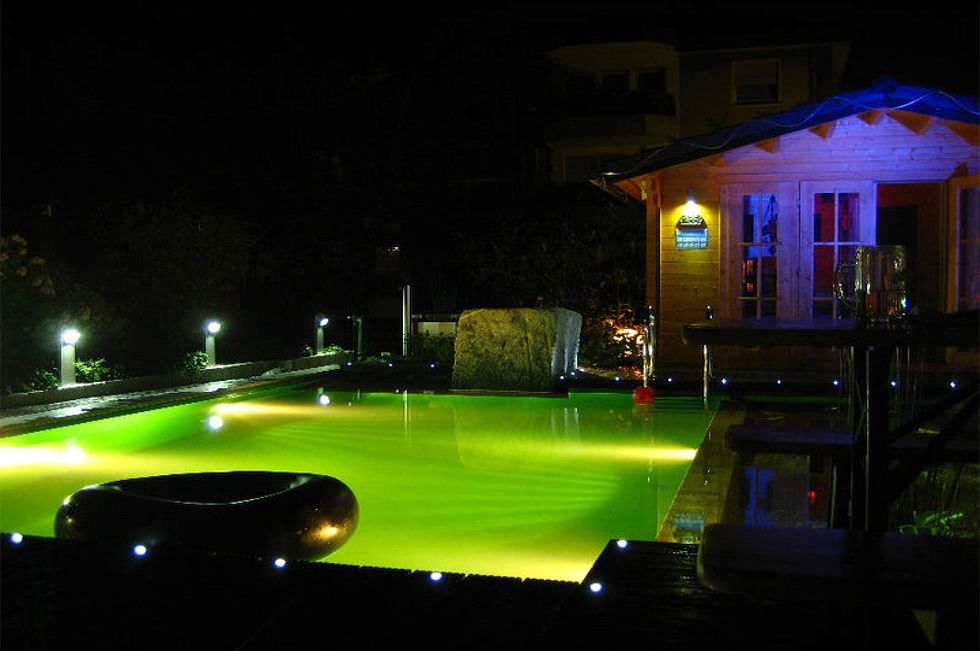

Sommer 2010

16. April, die Badesaison 2011 ist eröfffnet

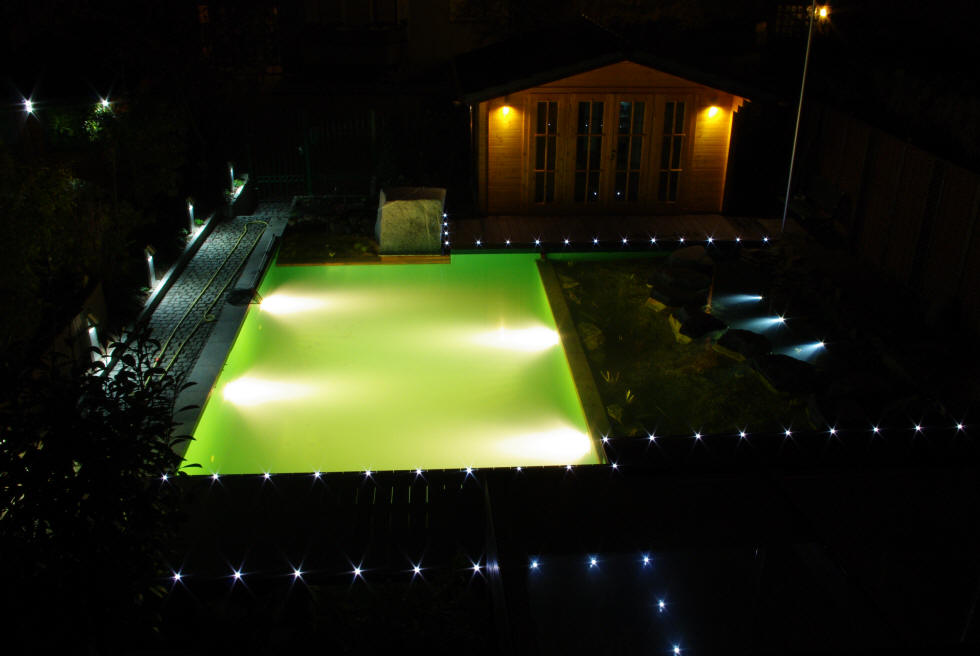

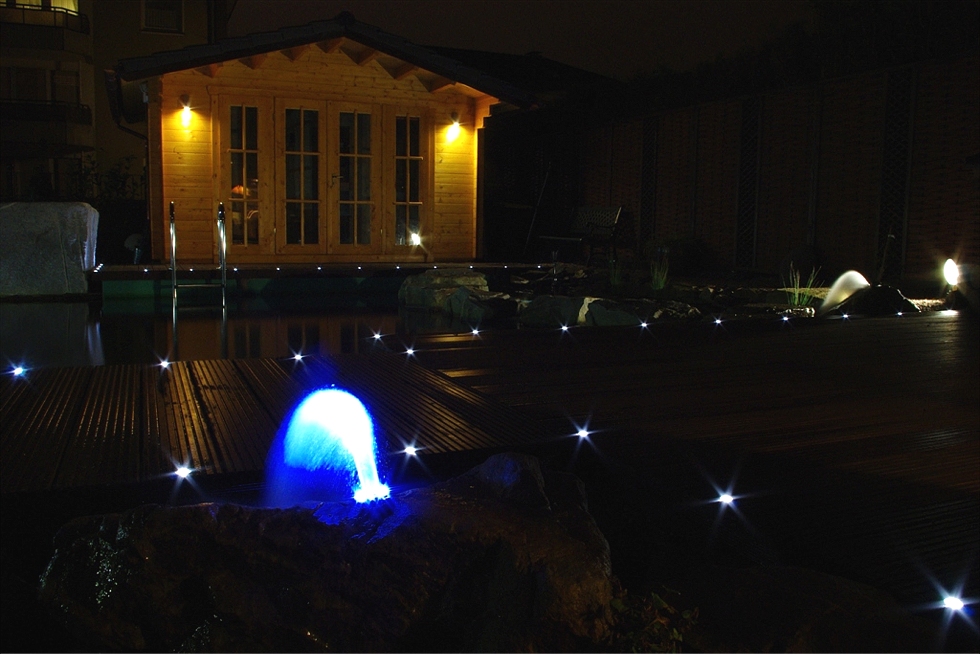

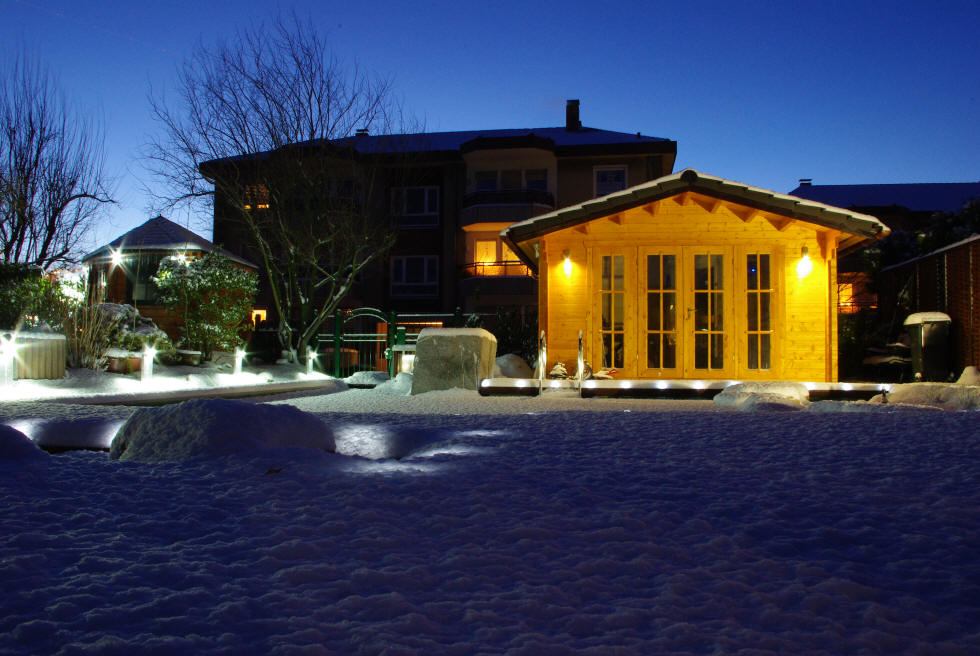

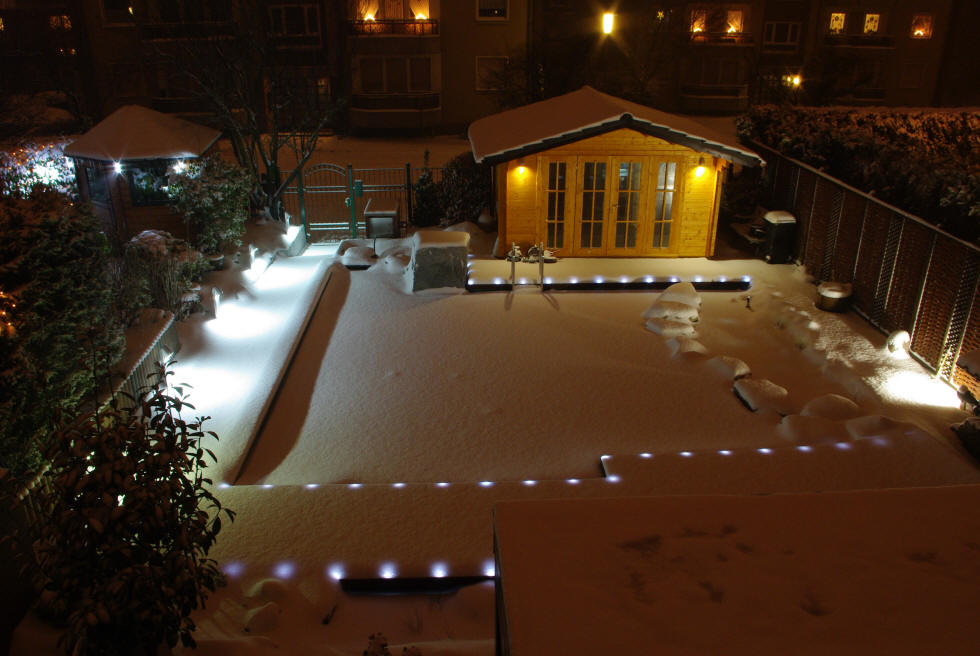

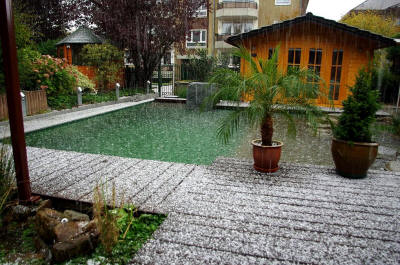

Impressionen
